Vytvoření 3D náčrtu

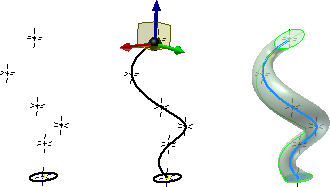

Na kartě 3D Model klikněte na panelu Náčrt na příkaz Vytvořit 3D náčrt a vytvořte náčrt využívající souřadnice X, Y a Z. Pomocí příkazů na kartě 3D náčrt můžete vytvořit 3D prvky, například trajektorie tažení, trajektorie šablonování a hrany povrchu.
- Přejděte na pás karet a klikněte na
kartu 3D Model
panel Náčrt
možnost Vytvořit 3D náčrt
. - Podle potřeby v prohlížeči zapněte viditelnost kliknutím pravým tlačítkem na pracovní roviny počátku, osy a středový bod počátku.
- Podle potřeby použijte příkaz Zahrnout geometrii ke zkopírování geometrie z 2D náčrtu do 3D náčrtu.
- Pomocí příkazů 3D náčrtu vytvořte podle potřeby geometrii a vazby.
- Pomocí příkazu Kóta přidejte kóty ke geometrii 3D náčrtu a pracovním bodům.
- Pomocí příkazů vazeb přidejte vazby ke geometrii 3D náčrtu.
- Náčrt ukončete kliknutím na příkaz Návrat.
Poznámka: Referenční nebo pevnou geometrii nelze zakótovat ani k ní přidat vazby. Jedna z vybraných křivek musí být podkótovaná.
Úprava 3D náčrtu
2D geometrii zkopírovanou do 3D náčrtu pomocí příkazu Zahrnout geometrii je nutné upravit v původním 2D náčrtu. Změny provedené v 2D náčrtech se promítnou do 3D náčrtů a pomocí geometrie náčrtu i do 3D tažení.
- Klikněte pravým tlačítkem myši na ikonu 3D náčrtu v prohlížeči a vyberte položku Upravit 3D náčrt.
- Ve 3D náčrtu proveďte jeden nebo více z následujících úkonů:
- Dvojitě klikněte na kótu zaoblení a do textového pole Upravit kótu zadejte nový poloměr zaoblení.
- Klikněte pravým tlačítkem myši na zaoblení nebo kótu zaoblení a vyberte položku Odstranit. Pomocí příkazu Ohyb upravte poloměr ohybu a přidejte nový ohyb.
- Pomocí příkazu Kóta přidejte kóty.
- Pomocí příkazů vazeb vytvořte vazby geometrie.
- Klikněte pravým tlačítkem na geometrii 3D náčrtu a vyberte příkaz Odstranit.
- Pomocí příkazů kreslení vytvořte novou geometrii.
Poznámka: Pokud odstraníte ohyb nebo bude poloměr příliš velký k umístění úsečkových segmentů, roh (v 3D čáře) se obnoví.
