Umístěte vlastnosti pro jeden objekt.
- Přejděte na pás karet a klikněte na kartu
Formovací deska
panel Správa
Zobrazit vlastnosti

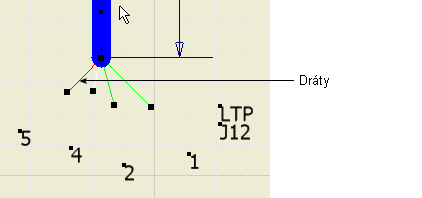

. - V dialogu zvolte položku Objekt a pak klikněte na vodič zobrazený na následujícím obrázku.
- V dialogu v seznamu vlastností vyhledejte a zvolte položky ID vodiče a Název vodiče.
- Klikněte na položku Název a hodnota a pak klikněte na tlačítko OK.

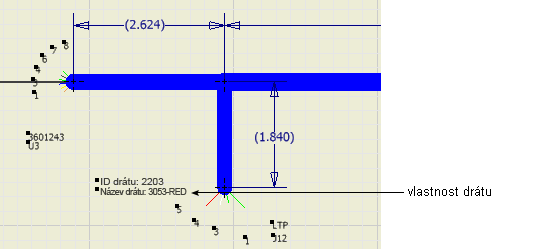

V grafickém okně se vlastnost zobrazí na opačném konci segmentu a ne na odbočce segmentu, na které byl vodič zvolen.
- Stisknutím mezerníku přepněte vlastnost na konec větve segmentu a potom ji kliknutím umístěte.
- Chcete-li zobrazit asociativitu mezi objekty svazku a přiřazenými vlastnostmi, přetáhněte drát do horizontální polohy.
Při přesunutí drátu se vlastnosti asociované s drátem přesunou také a zachovají původní odsazení a relativní umístění.
- Vraťte drát do předchozího umístění.
