Pomocí funkce Zobrazení vlastností lze zobrazit vlastnosti svazku týkající se vodičů, kabelových vodičů, kolíků, spojení a segmentů zobrazených na výkrese.
Přidejte vlastnosti kolíkům, součástem a zvolenému vodiči.
- V grafickém okně si přibližte zoomováním svazek.
-
Přejděte na pás karet a klikněte na kartu
Formovací deska
panel Správa
Zobrazit vlastnosti
. - V dialogu Zobrazení vlastností pod položkou Zvolit filtry klikněte na možnost Všechny kolíky.
- V seznamu Název vlastnosti zvolte Název kolíku.
- V poli Možnosti zobrazení zvolte položku Pouze hodnota a pak klikněte na tlačítko Použít.

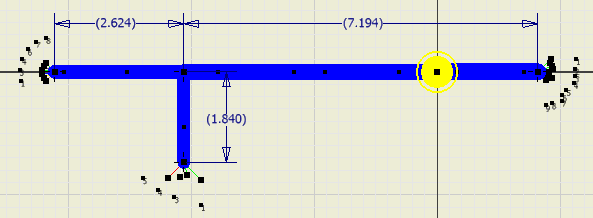

- V grafickém okně se zobrazí pružná čára od textového pole vlastnosti, která přichycuje kurzor k sdruženému objektu. Kliknutím umístěte vlastnost podle obrázku.
Všechny vlastnosti budou poté automaticky umístěny podle tohoto výběru.
- Chcete-li vložit vlastnosti součástí, zvolte položku Všechny součásti, pak RefNav a Číslo součásti, pak zvolte možnost Pouze hodnota a klikněte na tlačítko Použít.
Kliknutím s klávesou Ctrl vyberete ze seznamu více položek.

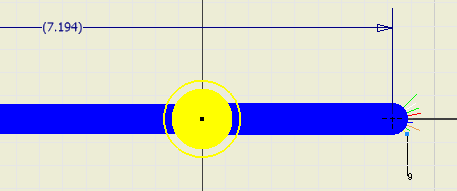

- V grafickém okně kliknutím umístěte vlastnosti součásti.

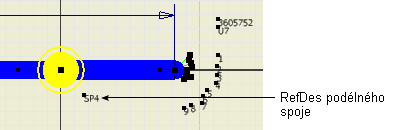

- Chcete-li vložit vlastnosti spojení, zvolte položku Všechna spojení, pak zvolte RefNav a Pouze hodnota a klikněte na tlačítko OK.

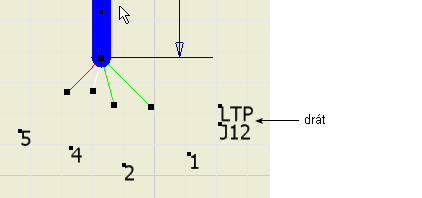

- Se stisknutou klávesou CTRL kliknutím zvolte vlastnosti LTP a J12 a přetáhněte je blíže ke konci rozvětveného segmentu.
