Nyní když je u šablonové příruby použitý prvek nastřižení, nejedná se už o spojitý uzavřený tvar. Nyní je možné vytvořit rozvin vhodný pro výrobu.
- Na pásu karet klikněte na
kartu Plech
panel Rozvin
možnost Vytvořit rozvin
.

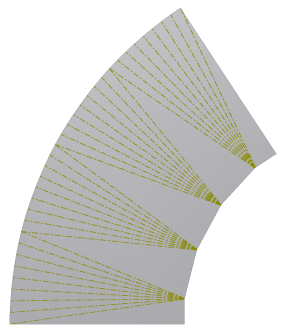

V rozvinu se zobrazí osy ohybu a čáry rozsahu ohybu, které označují oblasti ohybu požadované k narovnání šablonové příruby.
Poznámka: Do šablonové příruby vytvořené ze dvou uzavřených profilů můžete snadno přidat prvek nastřižení a vytvořit platný rozvin. Výrobní dílna může preferovat výrobu tohoto typu součásti ze dvou kusů.
S využitím tohoto rozvinu dále prozkoumáte příkaz Bend Order Annotation.
