Vazba vertikálnosti způsobí, že úsečky, osy elips nebo dvojice bodů leží rovnoběžně s osou Y souřadnicového systému náčrtu.
- Přejděte na pás karet a klikněte na kartu
Náčrt
panel Vazba
Vertikální vazba
. - Klikněte na úsečku, osu elipsy nebo dva body.
- Pokračujte v umísťování vertikálních vazeb nebo jedním z následujících způsobů činnost ukončete:
- Klikněte pravým tlačítkem a vyberte položku Hotovo.
- Stiskněte klávesu Esc.
- Vyberte další příkaz.

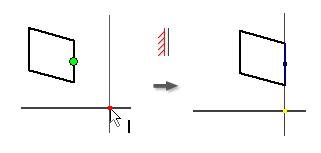

Názorná ukázka jak vytvořit vertikální vazbu
Názorná ukázka jak vytvořit vazbu bodů
Poznámka: Více vertikálních úseček nebo os vytvoříte výběrem těchto os nebo úseček a následným kliknutím na příkaz Vertikální vazba.
