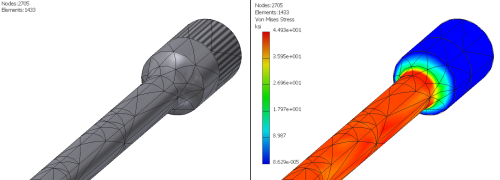

V místech kde uvidíte koncentraci napětí, budete pravděpodobně zvažovat nastavení sítě o trochu jemněji. Nastavení sítě určuje parametry sítě pro použití v simulaci. Parametry sítě platí pro všechny komponenty a prvky modelu.
Přístup k nastavení sítě:
- Na pásu karet klikněte na
kartu Pevnostní analýza
panel Síť
položku Nastavení sítě
. Případně můžete kliknout pravým tlačítkem na uzel prohlížeče Síť a vybrat položku Nastavení sítě. - Určete v dialogu Nastavení sítě požadované nastavení.
Nastavení Použití Výchozí Doporučeno, pokud není vyžadováno jinak Průměrná velikost prvku Určuje velikost prvku vzhledem k velikosti modelu. 0,1 Mezi 0,1 a 0,05 Minimální velikost prvku Umožňuje automatické upřesnění v malých oblastech. Tato hodnota se vztahuje k průměrné velikosti. 0,2 Mezi 0,1 a 0,2 Součinitel zemních těles Ovlivňuje jednotnost přechodu mezi jemnou a hrubou sítí. Určuje převod maximální délky hrany mezi přilehlými hranami prvku. Například nastavení na hodnotu 1,5 omezí délku hrany prvku na 1,5násobek délky hrany přilehlého prvku. 1,5 Mezi 1,5 a 3,0 Maximální úhel otočení Ovlivňuje počet prvků na zakřivených plochách. Čím menší je úhel, tím větší počet prvků sítě na křivce. 60° Mezi 30 a 60° - Stiskem tlačítka OK použijte změny.
