K dokončení podsestavy rámové konstrukce přidejte druhý výskyt součásti HorTube. Potom tento výskyt upevněte vazbou k ostatním členům rámové konstrukce a k náčrtu půdorysného uspořádání rámové konstrukce.
- Když je podsestava Rámová konstrukce aktivní, táhněte součást HorTube:1 z Prohlížeče modelu a umístěte ji do grafického okna.
- Přejděte na pás karet a klikněte na kartu Sestava

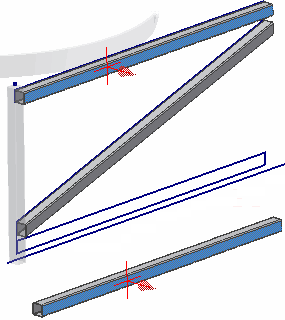

panel Poloha možnost Vazby. . V dialogu Umístit vazbu klikněte na tlačítko vazby Stejný směr. - Mezi dvě plochy zvýrazněné na následujícím obrázku přidejte vazbu Stejný směr.
- Přidejte druhou vazbu Stejný směr mezi čela těchto dvou trubek, jak je zvýrazněno na následujícím obrázku.
- V dialogu Vložit vazbu klikněte na řešení Proti sobě.
- Klikněte na plochu, která je v následujícím obrázku zvýrazněná, a poté klikněte viditelnou hranu náčrtu, která je také zvýrazněná. Hrana je geometrie v odvozeném náčrtu v součásti FrameLayout.
- Použijte vazbu a potom kliknutím na tlačítko Storno zavřete dialog Umístit vazbu.
1 – Čára náčrtu
- Vypněte Viditelnost součásti FrameLayout v podsestavě.
- Uložte svou práci.
