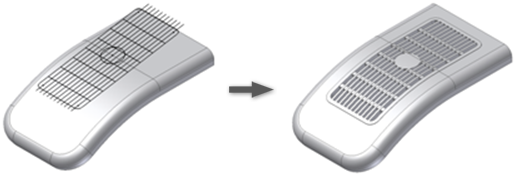

Vytvoří prvek mřížka pomocí různých polí obsažených v jednom nebo více 2D náčrtech.
Přístup
Pás karet:
karta 3D Model
panel Plastická součást
Mřížka
Hranice
Určuje uzavřený rozsah mřížky.
Možnost Profil určuje jediný rovinný uzavřený profil. Výběr profilu hranice ve výchozím nastavení stanoví směr mřížky jako směr od těžiště profilu k nejbližšímu bodu součásti podél normálové roviny profilu. K vytvoření mřížky je vyžadován hraniční profil.
Možnost Těleso slouží k výběru cílového tělesa.

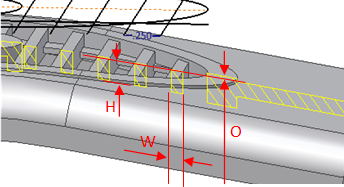

Parametry jsou:
-
W: Tloušťka hranice
-
H: Výška hranice
-
O: Odsazení vnější výšky horní plochy hranice vzhledem k povrchu součásti
Ostrůvek
Oblast vyplněná materiálem, obvykle uprostřed mřížky. Ostrůvek má často stejnou tloušťku jako skořepina.
Profil jeden rovinný uzavřený profil. Rovina musí být rovnoběžná s hraniční rovinou (profil může patřit do stejného náčrtu jako hranice). Není-li vybraný žádný profil, ostrůvek není uvedený. Profil ostrůvku není nutné podle hraničního profilu oříznout. Tato operace je automaticky provedena samotným prvkem.

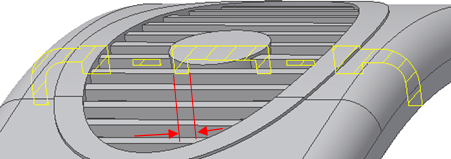

Jediným parametrem ostrůvku je tloušťka. Jeho horní a dolní meze odpovídají horním a dolním plochám hranice. Žebra a výztuhy se oříznou podle profilu ostrůvku.
Žebra
Jedna sada křivek, které vyplňují oblast mřížky. Externí plochy žeber jsou vzhledem ke vnější ploše buď zarovnané nebo mírně zapuštěné.
Profil Jeden nebo více otevřených nebo uzavřených profilů patřících do stejného náčrtu na rovině, který je paralelní s hraničním profilem (může patřit do stejného náčrtu jako hranice). Profily jsou vystředěné obrysy žeber. Není nutné je podle hraničního profilu oříznout. Tato operace je automaticky provedena samotným prvkem.
Parametry jsou:
-
W: Tloušťka žebra
-
H: Výška žebra
-
O: Horní odsazení žebra od vnější plochy hranice
Žebra mohou sahat pod vnitřní plochu cílového tělesa.
Výztuhy
Sekundární sada křivek, která se obvykle přidává ke zlepšení pevnosti žeber.
Profil Jeden nebo více otevřených nebo uzavřených profilů patřících do stejného náčrtu na rovině, který je paralelní s hraničním profilem (může patřit do stejného náčrtu jako hranice). Profily jsou vystředěné obrysy výztuh. Na hraničním profilu je nemusíte ořezávat, tuto operaci provádí automaticky samotný prvek.

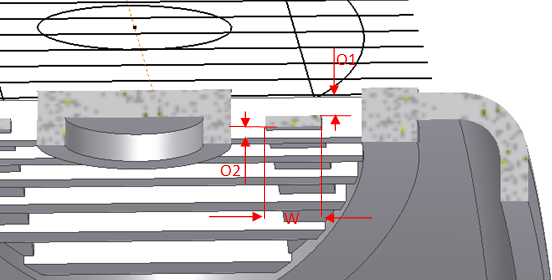

Parametry jsou:
-
O1: Horní odsazení od horní plochy žeber
-
O2: Dolní odsazení od dolní plochy žeber
-
W: Tloušťka
Zešikmení
Úhel zešikmení mřížky vyžaduje pouze dva parametry:
- úhel zešikmení (bez znaménka),
- (volitelně) odsazení od vnější hranice dělícího povrchu.

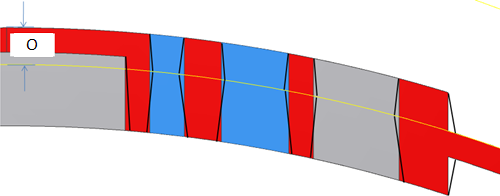

Pokud zadáte úhel zešikmení, aplikace vybere nejvhodnější konfiguraci zešikmení. Určíte-li dělící element (jako odsazení od vnější plochy hranice rozdělujícího povrchu), zešikmení bude modelováno podle něj bez jakékoliv kontroly, zda je možná výroba.

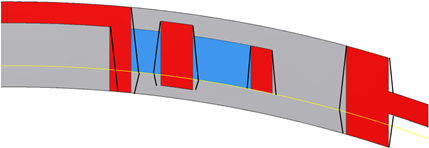

Nejvhodnější zešikmení je definováno takto:
- Rozdělení je co nejdále od „vnějšku“ definovaného polohou hraničního profilu (pro minimalizaci estetického poškození dělících čar).
- Minimalizace dvojitého zešikmení (pro zjednodušení výroby).
- Neutrální plocha je vždy shodná s vnějšími plochami jednotlivých elementů (aby se jmenovité kóty nacházely na viditelné součásti mřížky).
V praxi to znamená, že dělící element obsahuje vnitřní plochy hranice nebo výztuhy.
Případně lze dělící element definovat jako povrch součásti (před použitím mřížky) při daném odsazení O od vnější plochy hranice. Změnou velikosti odsazení můžete umístit dělící element, kdekoli to bude nutné. Vnější plochy zůstanou neutrální.
