Definujte segment svazku mezi dvěma kruhovými konektory (360124:1 a 360575:1) a okolo desky s plošnými spoji v ohrazení. Při práci upravte odsazení.
- Otevřete soubor Enclosure_Assembly.iam z podsložky Cable & Harness. Je to stejná sestava, kterou jste používali v předchozím výukovém programu.
- V prohlížeči dvojitým kliknutím na sestavu svazku Harness Assembly1 ji aktivujte k úpravě.
-
Na pásu karet klikněte na
kartu Kabely a svazky
panel Vytvořit
Vytvořit segment

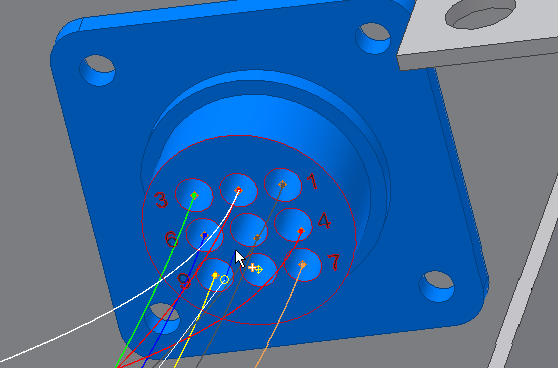

. - Otočte zobrazení a přibližte komponentu 360124 a pak zvolte pracovní bod zobrazený na následujícím obrázku.
Ve vybraném bodu se vytvoří pracovní bod segmentu.
- Přesuňte kurzor nad dolní částí pouzdra, až se zobrazí popis nástroje a značka odsazení. Popis nástroje zobrazuje hodnotu odsazení 0,100 palce a značka zobrazuje aktuální hodnotu odsazení jako pomůcku při výběru.
- Předtím, než zvolíte druhý bod, zvětšením odsazení připravte odbočku ve svazku. Ke zvětšení odsazení klikněte pravým tlačítkem myši a z místní nabídky zvolte položku Upravit odsazení a zadejte 0,270.

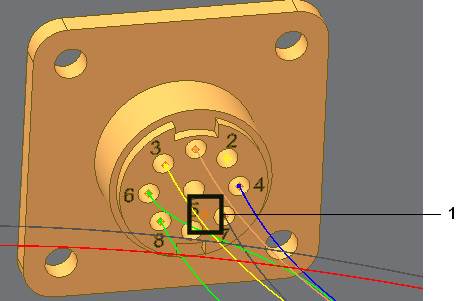

- U druhého bodu nastavte orientaci a přiblížení pohledu podle obrázku a potom vyberte bod na dolní straně pouzdra.
Když provádíte volby, systém zobrazuje přímou čáru ze zvoleného bodu k aktuální poloze kurzoru.
- Pokračujte ve volbě bodů okolo desky s plošnými spoji (PCB) směrem k dalšímu konektoru a vytvořte tvar segmentu.

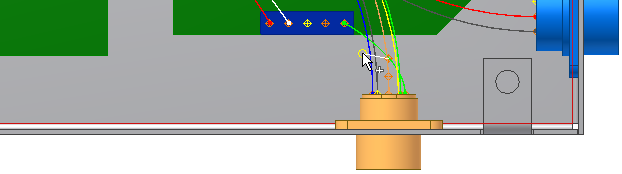

Na následujícím obrázku je zadáno několik dalších bodů. Přesné umístění pracovních bodů není důležité. Po dokončení segmentu lze pracovní body upravovat.
- Klikněte pravým tlačítkem myši, zvolte položku Upravit odsazení a pak zadáním hodnoty 0,200 změňte hodnotu odsazení pro tento poslední bod.
- Podle obrázku kliknutím vyberte bod.
- Klikněte pravým tlačítkem myši a zvolením položky Dokončit dokončete segment.Poznámka: Jestliže se zobrazí chybové hlášení a tažení nelze vytvořit, úpravou pracovních bodů v oblasti největšího zakřivení zmenšete zakřivení.

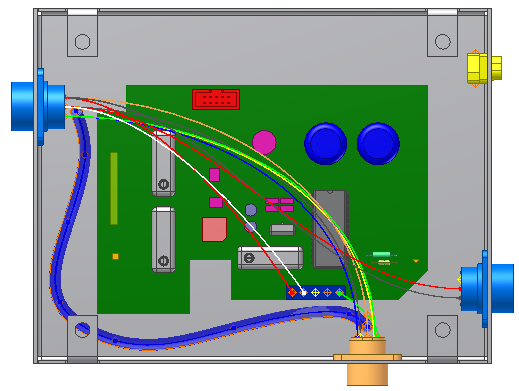

Segment je vytvořen jako na následujícím obrázku.
- Sestavu svazku uložte.
