Definujete druhý segment svazku mezi dvěma kruhovými konektory (360575:2 a 360575:1) a okolo desky s plošnými spoji na opačné straně prvního segmentu.
- Aktivujte sestavu svazku Harness Assembly2.
-
Klikněte na
kartu Kabely a svazky
panel Vytvořit
Vytvořit segment
. - Klikněte pravým tlačítkem myši, zvolte položku Upravit odsazení a pak změňte odsazení na hodnotu 0,200.
- Klikněte na plochu konektoru 360575:2 blízko svorky 5.

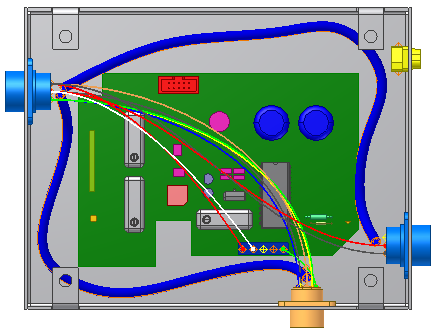

- Pokračujte ve výběru bodů podle obrázku a vytvořte segment podobný segmentu na následujícím obrázku.
- Před zvolením posledního bodu na ploše konektoru změňte odsazení na hodnotu 0,270.
- Klikněte na dolní plochu konektoru blízko svorek 7 a 8.

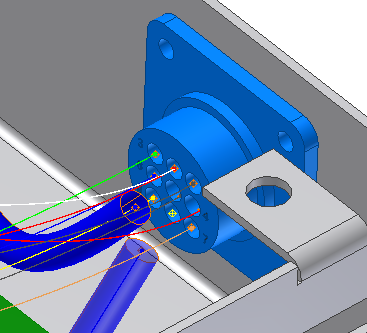

Nový segment bude umístěn podobně jako na následujícím obrázku.
- Klikněte pravým tlačítkem myši a zvolením položky Dokončit dokončete segment.
- Sestavu svazku uložte.
