Sestava je téměř hotová. Nyní dokončíme umísťování komponent potřebných k vytvoření přesné rozpisky a kusovníku.
V této části cvičení se předpokládá, že je nainstalováno Obsahové centrum a že je dostupné. Pokud Obsahové centrum není dostupné, hardware nutný k dokončení sestavy bude k dispozici v adresáři výukového programu. Kroky uvedené v následující části nepopisují podrobnosti pracovního postupu k umísťování pojistných třmenových kroužků bez Obsahového centra.
Obsahové centrum umožňuje výběrem několika položek umístit komponentu, přizpůsobit její velikost cíli a vytvořit vazbu této komponenty. Cílovou hranu pro pojistný třmenový kroužek, který umístíme v další části, je vnitřní hrana vyznačená na následujícím obrázku.
- Na kartě
Sestavení
panel Komponenta
klikněte na rozevírací šipku v poli Umístit, čímž získáte přístup k příkazu Umístit z Obsahového centra. Můžete také kliknout pravým tlačítkem myši na grafickou obrazovku a vybrat příkaz v místní nabídce. - Rozbalte část s názvem Součásti hřídele.
- Rozbalte dílčí část s názvem Pojistné třmenové kroužky a vyberte možnost Vnější.
- V dialogu vyberte položku ANSI B 27.7M a klikněte na tlačítko OK. V grafickém okně připojeném ke kurzoru se zobrazí náhled komponenty. Otazník v obrázku náhledu označuje, že velikost kroužku je možné automaticky změnit pomocí funkce AutoDrop.
- Přesuňte kurzor na vnitřní hranu drážky a vyčkejte, dokud se velikost komponenty automaticky nezmění. Až bude mít komponenta správnou velikost, klikněte na hranu a kliknutím na zaškrtnutí v dialogu AutoDrop umístěte komponentu a vytvořte její vazby.
- Opakujte postup a umístěte zbývající pojistné třmenové kroužky. Až budete hotovi, vyberte v místní nabídce položku Hotovo. V prohlížeči by se měly nacházet čtyři instance položky ANSI B 27.7N 3AMI-7.
- Spusťte příkaz Umístit komponentu.
- Umístěte do sestavy dvě kopie souboru 6mm SHCS.ipt.

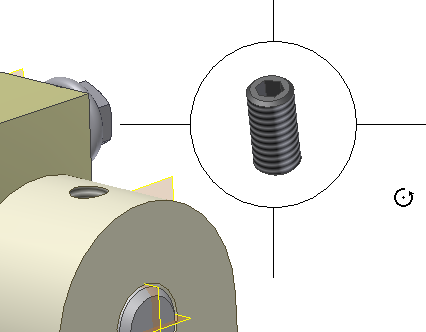

- Podle potřeby otáčením komponenty umístěte šestihranný otvor vzhůru, jak vyplývá z obrázku.
- Spusťte příkaz Vazba a umístěte vazbu Proti sobě/proti sobě mezi osu spojovacího prvku a osu díry.
- Vyberte možnost Použít a opakujte postup u druhého spojovacího prvku. Kliknutím na tlačítko OK použijete vazbu a dokončíte příkaz.
- Vypněte viditelnost základny válce.
- Spusťte příkaz Vazba. Umístěte vazbu Proti sobě/proti sobě mezi rovinnou plochu v dolní části spojovacího prvku a rovinnou plochu výřezu v pojistném kolíku.
- Vyberte možnost Použít a opakujte postup na druhé straně.
- Kliknutím na tlačítko OK postup dokončíte.
- Zapněte viditelnost základny válce.
- Uložte soubor.
