Skeletový model

Tento výukový program používá skeletový model k umístění a vytvoření členů rámové konstrukce. Vytvořte sestavu a umístěte skeletový model.

1. Pomocí šablony Norma (mm).iam vytvořte nový prázdný soubor sestavy.
2. Umístěte jednu kopii souboru frame_generator.ipt nacházející se ve složce Generátor rámové konstrukce do sestavy.

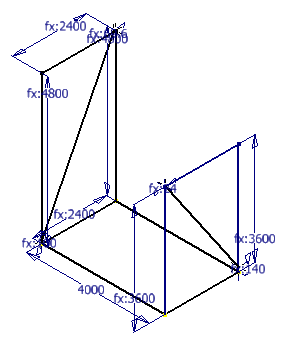

   Tato součást se skládá z jednoho 2D a jednoho 3D náčrtu, které společně vytvářejí vzorový skeletový model. Tento model součásti použijete k nadefinování umístění a rozsahu komponent rámové konstrukce v této sestavě.

3. Uložte sestavu pod názvem Skeletal.iam.
