Příkazy generátoru rámových konstrukcí jsou umístěny na panelu Rámová konstrukce karty Návrh. Začněte vložením členů rámové konstrukce na čtyři vzpřímené čáry.
- Na pásu karet klikněte na
Návrh
panel Rámová konstrukce
Vložit rámovou konstrukci
. - V nabídce Norma vyberte ISO.
- V nabídce Rodina zvolte ISO 657/14 – 2000 (Obdélník).
- V nabídce Velikost zvolte 250x150x10.

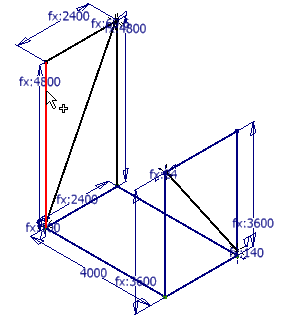

- Zvolte vzpřímenou čáru tak, jak je uvedeno na obrázku. Vybírejte někde v horní polovině čáry. Místo vytváření členů rámové konstrukce částečně závisí na vybrané polovině čáry.

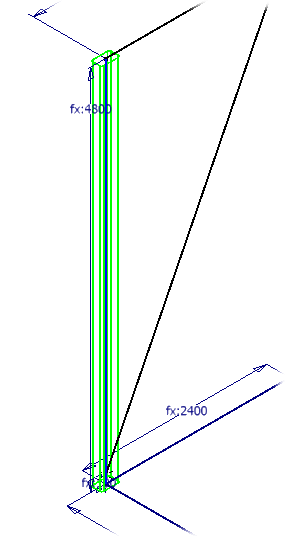

- Zobrazí se trubka, tak jak je ukázána na obrázku. Zvolte zbývající tři vzpřímené čáry.
Poznámka: Pokud chcete odstranit nějakou čáru ze sady výběru, stiskněte a přidržte klávesu CTRL a pak ji zvolte znovu nebo zvolte náhled profilu.
