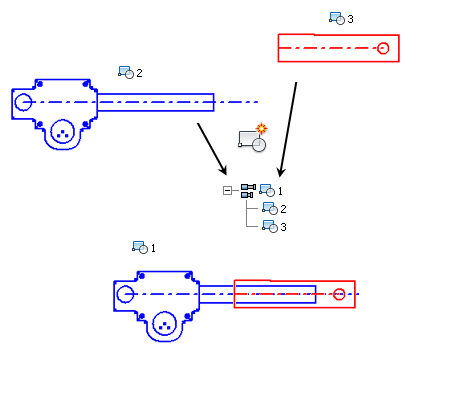

Jestliže zahrnete instance bloku do nového bloku náčrtu, vytvoříte vnořený blok. Použijte vnořené bloky a atribut Flexibilní k simulaci kinematických podsestav. Například:
- Vytvořte v 2D náčrtu geometrii a umístěte vazby k simulaci hydraulického válce.
- Vytvořte jeden blok náčrtu, PÍST, který obsahuje geometrii pístu, a osu podél osy pístu.
- Vytvořte další blok náčrtu, VÁLEC, který obsahuje geometrii válce, a osu podél osy válce.
- Vytvořte kolineární vazbu mezi osami pístu a válce.
- Vytvořte třetí blok náčrtu, HYD VÁLEC, který obsahuje bloky PÍST a VÁLEC. HYD VÁLEC je vnořený válec.
- Klikněte na část geometrie a přetáhněte ji.
Všimněte si, že se s kurzorem posouvá celá geometrie. Aby se bloky náčrtu PÍST a VÁLEC mohly vzájemně volně přesouvat, je potřeba vnořený blok převést na flexibilní.
- Klikněte v prohlížeči pravým tlačítkem na instanci HYD VÁLEC na nastavte atribut Flexibilní. Nyní jsou k dispozici stupně volnosti mezi bloky PÍST a VÁLEC.
- Klikněte na část geometrie PÍST a tažením proveďte simulaci kinematiky hydraulického válce.
Simulace hydraulického válce:
Chcete-li přidat nebo změnit vazby mezi bloky, upravte definici vnořeného bloku.
