Možnost Rotace vytvoří prvek nebo objemové těleso otáčením jednoho nebo více načrtnutých profilů kolem osy. První prvek je základním prvkem.
Pokud vytvoříte prvek sestavy, budou podporovány pouze operace výstupu tělesa a řezu. Rotované prvky sestavy mohou proříznout jiné součásti.
Z rotovaného profilu lze vytvořit povrch, který můžete použít jako rovinu ukončení jiných prvků nebo jako dělicí nástroj rozdělené součásti.

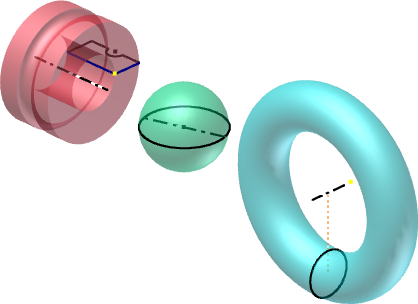

Profil může rotovat okolo osy o úhel mezi nulou a 360 stupni. Osa rotace může být částí profilu nebo může být od profilu odsazená. Je nutné, aby osa a profil byly koplanární.
Použití rotovaných prvků
Příkaz Rotace se používá k vytváření prvků s radiální symetrií, například stupňovitých hřídelí, válcových kontejnerů nebo těsnicích kroužků. Tyto konstrukční prvky mohou definovat celkový tvar součásti (základní součásti) nebo se stanou detaily, jako například vroubky, lamely či vzpěry.
Orotované plochy se mohou použít pro definici tvarů. Například zakřivená plocha může být použita jako rovina ukončení pro výřezy v uložení.
panel Převod energie Hřídel
. Generátor hřídelí je k dispozici pouze v souborech sestav. Velikost a tvar rotovaného prvku
Celková velikost a tvar konstrukčního prvku rotace jsou určeny rozměry načrtnutého profilu a úhlu rotace.
Pokud je vybrán otevřený profil, možnost Zarovnat tvar určuje, jak budou otevřené konce profilu prodlouženy.
Rotování kolem osy na náčrtu vytváří objemové konstrukční prvky, jako například disky, náboje a zkosené mezery mezi zuby. Rotování okolo osy odsazené od náčrtu vytváří objemová tělesa s dírami, jako například podložky, láhve a přípojky.
Otevřený nebo uzavřený profil můžete použít k tvorbě plochy, kterou lze pak použít jako konstrukční plochu nebo k návrhu složitých tvarů.
Rozdíl mezi jednoduchým tvarem a prvkem rotace
Když na panelu Základní tělesa zadáte kouli nebo prstenec, proces vytváření náčrtu a rotace je automatizován. Můžete vybrat počáteční náčrtovou rovinu, vytvořit profil a poté vytvořit těleso. Příkazy vytváření základních tvarů vytvářejí úplné rotace a nevytvářejí povrchy ani částečné rotace.
Rozšíření tvaru do otevřených profilů
 |
Rozšíření tvaru se vztahuje jen na otevřené profily. Popisuje řešení definovaná prostřednictvím rozšíření otevřených hran profilu a tvarem tělesa. Propagace tvaru vytvoří prvek, který je odolný vůči změnám topologie v tělese součásti, způsobené úpravou prvků výše ve stromu prvků. Konstrukční prvek rotace není závislý na přesně definovaném profilu skládajícím se z určitých odkazovaných hran a čar náčrtu. Existují dva typy propagace tvaru: Spárování obrysu a Spárování tvaru. |
 |
Zarovnat konturu – Zavře otevřený profil prodloužením jeho otevřených konců, dokud neprotnou objemové těleso. Pokud rovina náčrtu profilu leží na rovinné ploše, smyčky plochy budou použity k uzavření profilu. Jinak budou hrany definované průsečíkem roviny profilu s tělesem použity k uzavření profilu. Platný profil existuje, pokud oba konce otevřeného profilu protínají těleso nebo osu rotace. Smíšené množiny nejsou povoleny. Po vytvoření uzavřeného profilu můžete vybrat stranu profilu, kterou chcete ponechat. |
 |
Zarovnat tvar – Vytvoří řešení typu hromadného vyplnění. Otevřené konce profilu se prodlouží k ose rotace, je-li to možné, nebo k hraničnímu kvádru tělesa. Rotace Zarovnat tvar vytvoří s ohledem na změny topologie na definovaných plochách stabilní a předvídatelné těleso. Konstrukční prvek rotace není závislý na přesně definovaném profilu skládajícím se z čar náčrtu a odkazovaných hran. |
