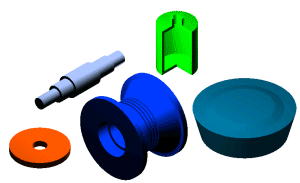

Vytvoření rotovaného prvku

Nejprve načrtněte uzavřený profil, který reprezentuje řez konstrukčním prvkem rotace, který chcete vytvořit.

1. Přejděte na pás karet a klikněte na Karta 3D Model panel Vytvořit Rotace .

   Je-li v náčrtu pouze jeden profil, je automaticky zvýrazněn.

2. Existuje-li více profilů, klikněte na položku Profil a poté zvolte profil , který bude otočen. Používejte pouze nepoužité náčrty v aktivní náčrtové rovině.
3. Klikněte na tlačítko Osa a v aktivní rovině náčrtu vyberte osu.
4. Pokud se v součásti nachází více objemových těles, klikněte na položku Tělesa a vyberte zúčastněná tělesa.
5. Pokud je vybrán otevřený profil, nastavte možnost Zarovnat tvar a potom vyberte stranu, kterou chcete ponechat. Tato možnost určuje prodloužení otevřených konců profilu a je k dispozici pouze u otevřených profilů v části Součásti.
6. V nabídce Operace klikněte na  Spoj , Řez nebo Průsečík s jiným prvkem nebo povrchem. Kliknutím na tlačítko Nové těleso v nabídce Operace vytvoříte nové objemové těleso.
7. V poli Výstup vyberte Těleso nebo Plocha.
8. V poli Vymezení klikněte na šipku a vyberte metodu pro ukončení rotace. (Některé metody nejsou dostupné pro základní konstrukční prvky.)
   • U položky Úhel kliknutím na šipku označte směr rotace nebo rozdělte úhel rovnoměrně v obou směrech.
   • V případě možnosti Úhel-úhel zadejte hodnotu úhlového posunutí k otočení v kladném směru. Zadejte hodnotu druhého úhlového posunutí k otočení v záporném směru.
   • V případě možnosti do klikněte na bod náčrtu, pracovní bod, vrchol modelu nebo ukončete závěrečnou plochu.
   • V případě metody Mezi klikněte na počáteční a koncovou rovinu ukončení.
   • U položky Plný klikněte na směr rotace.
   • V případě metody K dalšímu kliknutím na těleso ukončíte vytváření prvku.
9. Kliknutím na příkaz směru můžete otáčet prvkem oběma směry, oběma směry s různými hodnotami nebo stejně oběma směry. Náhled výsledků je zobrazen na modelu.
10. Pokud je třeba, vyberte otevřený profil a zaškrtněte políčko Zarovnat tvar. Vybere typ propagace tvaru: Spárování obrysu nebo Spárování tvaru.
11. Volitelně zaškrtněte políčko Odvodit iVazbu pro automatické umístění iVazby do uzavřené smyčky.
