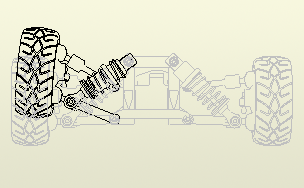

Polohové reprezentace pořídí kinematický „snímek“ sestavy pro zobrazení, jak vypadají komponenty v různém uspořádání. Do sestavy lze uložit více polohových reprezentací. Polohovou reprezentaci lze při tvorbě základního výkresového pohledu určit pomocí názvu. Vytvořený pohled je asociativní s polohovou reprezentací a je aktualizován, aby se v něm projevily změny reprezentace.
- Vytvořte nebo otevřete výkres.
- Na pásu karet klikněte na
Umístění pohledů
panel Vytvořit
Základní
. - V dialogu Pohled výkresu nalezněte soubor sestavy.
- Na kartě Komponenta vyberte v seznamu Poloha polohovou reprezentaci.
- V dialogu Pohled výkresu nastavte ostatní možnosti a klikněte na tlačítko OK.
- Kliknutím do grafického okna umístěte pohled.
