Protože prvky pro filový ohyb a stáčený pro fil vytvořili otevřenou trubku, můžete vytvořit rozvin bez přidávání jakýchkoliv doplňujících prvků.
- Přejděte na pás karet a klikněte na kartu
Plech
panel Rozvin
Vytvořit rozvin
.
Vytvoří se rozvin. Karta Rozvin bude na pásu karet zobrazena jako aktivní.

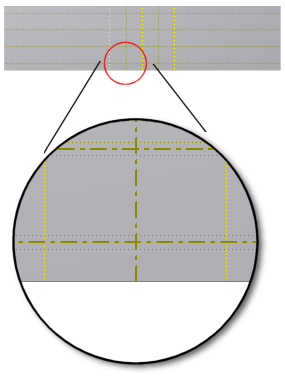

V rozvinu se zobrazí osy ohybu a rozsah ohybu pro čtyři 90stupňové ohyby, které tvoří trubku čtvercového pro filu. Zobrazí se rovněž dvě osy pro dva 30stupňové stáčené pro fily vytvořené pomocí prvků stáčený pro fil. Osy ohybu, rozsah ohybu, osy stáčené a rozsah jsou během exportu rozvinu do formátu DWG nebo DXF exportovány do samostatných hladin, aby byla zajištěna flexibilita při CNC zpracování.
V závěrečné části tohoto výukového programu se seznámíte s prvky Rozvin a Znovu ohnout. Model, který jste vytvořili, rozvinete, přidáte několik prvků a pak ho opět ohnete a stočíte.
