Existuje několik prvků, které se snáze vytvářejí, když je model rozvinutý. Prvek Rozvin slouží k rozvinutí (nebo rozbalení) všech nebo některých ohybů (nebo sbalení) v modelu. Když je model rozvinutý, můžete přidávat prvky a potom použitím prvku Znovu ohnout vrátit model do složeného stavu.
V této části výukového programu rozbalíte dva prvky stáčeného pro filu a rozvinete dva ze čtyř ohybů, které tvoří trubku čtvercového pro filu. Přidáte díru, z níž vytvoříte pole po celé délce součásti. Cvičení dokončíte tak, že přidáte dva prvky Znovu ohnout, které model znovu ohnou a stočí. Dokončený model bude podobný následujícímu obrázku.
- Přejděte na pás karet a klikněte na kartu
Rozvin
panel Ohnutá součást
Přejít k ohnuté součásti
nebo klikněte pravým tlačítkem myši a ze směrové nabídky vyberte příkaz Přejít na ohnutou součást, čímž se vrátíte k ohnutému modelu. Poznámka: Případně se ke stavu složeného modelu můžete vrátit dvojitým kliknutím v Prohlížeči modelu na položku ohnutého modelu. - Chcete-li pohled změnit na izometrickou orientaci, klikněte pravým tlačítkem a v místní nabídce vyberte příkaz Výchozí pohled (nebo stiskněte klávesu F6).
- Klikněte na
kartu Plech
panel Upravit
Rozvin
. Zobrazí se dialog Rozvin a na obou koncích prvku stáčený pro fil se objeví dvě pevné referenční roviny.

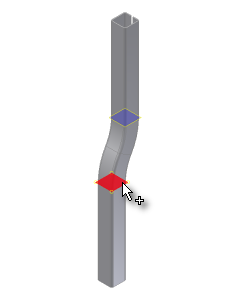

- V tomto cvičení nejprve rozbalíme prvky stáčeného pro filu. Kliknutím v grafickém okně vyberte dolní pevnou referenční rovinu.
Jakmile vyberete pevnou referenční rovinu, zvýrazní se stočení, která lze rozvinout vzhledem k této referenční rovině.
Nyní pokračujte dalšími kroky výběru rozvin.
