Úprava součástí modulu iLogic v sestavě

1. Dvakrát klikněte na položku manifold_block:1.
2. Otevřete dialog Parametry a zkontrolujte, že následující hodnoty parametrů jsou nastaveny, jak je uvedeno.

   Parametr	Hodnota
   block	Tee
   component_type	Norma
   port_a_size	0.50

3. Uložte soubor sestavy.

Přidání vazeb sestavy

Vazby sestavy omezují vzájemný pohyb komponent. Použijte všechny vazby nutné k úplnému uchycení jednotlivých součástí a zrušení veškerých stupňů volnosti.

1. Vytvořte vazbu proti sobě port_a_cap_center mezi Portem A a rozloženým blokem. Použijte tyto volby:
   • osu procházející středem rozloženého bloku.Portu A,
   • osu procházející středem díry položky port_a_union.

   Poznámka: Jestliže po vytvoření vazby je spojovací víko skryté v bloku, klikněte na spojovací víko a vytáhněte ho z bloku.
2. Vytvořte vazbu proti sobě port_a_cap_hole pomocí těchto voleb:
   • osa procházející středem díry horního levého šroubu Portu A na rozloženém bloku.
   • osa podél středu díry horního levého šroubu port_a_union.

3. Vytvořte vazbu proti sobě port_a_cap_face pomocí těchto voleb:
   • plocha Portu A rozloženého bloku,
   • zadní plocha položky port_a_union.

4. Vytvořte vazbu vložky port_a_cap_screw pomocí těchto voleb:
   • položka port_a_union_screw,
   • Díra horního levého šroubu v port_a_union

5. Podle výše uvedených kroků postupujte u Portu B a Portu C. Použijte podobné názvy pro vazby.

Vytvoření polí šroubů

Každý port na rozloženém bloku vyžaduje pole čtyř šroubů k upevnění spojovacího víka k bloku. Použijte šroub, který jsme vložili do sestavy jako komponentu pole.

Nejdříve vytvořte pole šroubů pro Port A.

1. Na pásu karet klikněte na kartu Sestava panel Komponenta položku Pole .
2. Klikněte na položku port_a_union_screw.
3. Klikněte na kartu Obdélníkové.
4. Klikněte na šipku směru v oblasti Sloupců.
5. Klikněte na dolní horizontální hranu plochy Portu A.
6. Jako horizontální vzdálenost zadejte hodnotu 1,50.
7. Klikněte na šipku směru v oblasti Řádků.
8. Klikněte na levou vertikální stranu plochyPortu A.
9. Jako vertikální vzdálenost zadejte hodnotu ,69.

10. Klikněte na tlačítko OK.
11. Přejmenujte položku Component_Pattern_1 v prohlížeči modelu na port_a_screw_pattern.

Přiřazení popisných názvů k parametrům polí

Když vytváříte pole šroubových komponent, vytvoří se také nové parametry modelu. Přejmenujte tyto parametry pro budoucí použití v tomto výukovém programu.

1. Otevřete dialog Parametry.
2. Klikněte na název parametru, který v buňce Výraz obsahuje hodnotu 0,69.
3. Změňte název parametru na port_a_y_dist_between_screws.
4. Klikněte na název parametru, který v buňce Výraz obsahuje hodnotu 1,50.
5. Změňte název parametru na port_a_x_dist_between_screws.

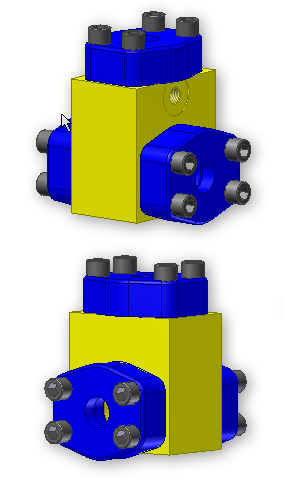

6. Opakujte předchozí kroky u parametrů port_b_union_screw a port_c_union_screw. Po dokončení nezapomeňte přejmenovat pole. Váš model by měl nyní vypadat, jak je znázorněno na těchto pohledech zepředu a zezadu.

7. Uložte váš soubor sestavy.
