Přizpůsobení komponent před sestavováním

Před sestavováním komponent můžeme provedením několika změn přizpůsobit komponenty tomuto projektu.

Změna vzhledu komponent sestavy

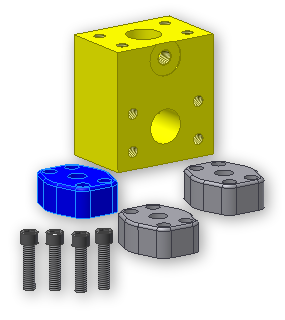

Nejdříve změníme vzhled spojovacích vík, aby byla lépe vidět.

1. klikněte na první spojovací víko.
2. Na panelu nástrojů Rychlý přístup rozbalte rozevírací nabídku Vzhled a vyberte položku Modrá.

3. Výběr vzhledu zopakujte i u dalších dvou spojovacích vík.

Přejmenování komponent sestavy

Komponenty přidané do sestavy jsou až dosud uvedeny v prohlížeči modelu. Komponenty mají stejné názvy jako jsou názvy souborů, na které odkazují. Názvy komponent v naší sestavě musíme změnit, abychom vyjádřili jejich účel. Dále chceme také odstranit označení prvku iSoučásti.

Přejmenování našich komponent zajistí, že budoucí změny názvů prvků iSoučásti nezpůsobí, že názvy našich komponent budou v pravidle zastaralé. Pokud budou názvy zastaralé, pravidlo nemusí správně fungovat.

1. Přejděte do Prohlížeče modelu.
2. Pro každou zde uvedenou komponentu pomalu dvojitě klikněte na název a změňte ho, jak je uvedeno níže.
   • Nahraďte název union_cap [Model Code = 050]:1 názvem port_a_union.
   • Nahraďte název union_cap [Model Code = 050]:2 názvem port_b_union.
   • Nahraďte název union_cap [Model Code = 050]:3 názvem port_c_union.
   • Nahraďte název Screw-01:1 názvem port_a_union_screw.
   • Nahraďte název Screw-01:2 názvem port_b_union_screw.
   • Nahraďte název Screw-01:3 názvem port_c_union_screw.
