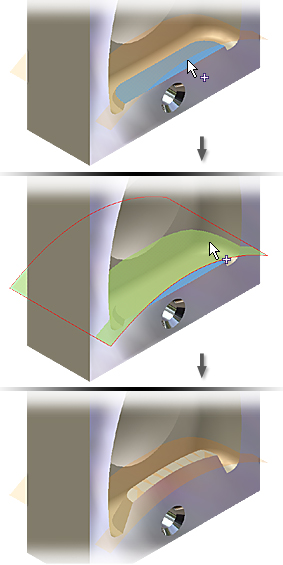

Při změně návrhu můžete potřebovat nahradit plochy součásti tvarovanou plochou nebo pracovními rovinami. Pomocí příkazu Nahradit plochu vyberte plochu, která se má nahradit, a novou plochu. Vytvoří se konstrukční prvek Nahradit plochu, který lze upravit příkazy náčrtu a prvku.
Tipy k nahrazování ploch součásti
- Součást musí úplně protínat novou plochu. Jestliže je nová plocha větší než součást, je odpovídajícím způsobem oříznuta, ale součást se nezvětší ani nezmenší, a nepřizpůsobí se tak rozměrům plochy.
- Při importu nebo kombinaci ploch pomocí příkazu Sešit sešijte plochy do sešité plochy.
- Plochy, které jsou kolmé k nové ploše, nelze nahradit, protože neprotnou novou plochu.
- Nahrazenou plochu samotnou nelze kopírovat, vložit, použít v poli nebo iPrvku. Když je její nadřazený konstrukční prvek rovněž vybrán, lze ji zahrnout do těchto operací.
Lze použít geometrii vytvořenou pomocí příkazu Kopírovat objekt jako náhradní plochu?
Ano. Při upravování součásti v sestavě lze použít příkaz Kopírovat objekt pro asociativní zkopírování geometrie z jiné součásti do aktivní součásti.
Lze použít pracovní rovinu jako plochu nahrazení?
Můžete vytvořit a vybrat jednu nebo více pracovních rovin k vytvoření rovinné plochy nahrazení. Pracovní roviny se budou chovat stejně jako vybrané plochy, kromě vymezení. Vymezení pracovních ploch je nekonečné bez ohledu na grafické zobrazení.
Při úpravě prvku plochy nahrazení se při přepnutí z jedné pracovní roviny na jinou zachovávají závislé prvky. Závislé prvky se nezachovají při přepnutí z jedné na více rovin nebo na alternativních více rovin.
