V tomto cvičení promítnete hrany existujícího pro filového ohybu a přidáte přímou čáru jako osu rotace. Chcete-li vytvořit prvek stáčený pro fil, můžete však použít libovolný otevřený pro fil složený z čar, oblouků, spline a eliptických oblouků.
Poznámka: Prvek stáčený pro fil převede ostré rohy náčrtu na ohyby dokončené součásti pomocí hodnoty poloměru ohybu. Toto chování je podobné chování prvku pro filového ohybu a v následujícím cvičení není patrné.
- Je-li to nutné, zorientujte náčrt pomocí příkazu Zobrazit krychli nebo Zobrazit plochu, abyste se dívali na náčrtovou rovinu.
- Na pásu karet klikněte na
kartu Náčrt
panel Kreslení
Promítnutí geometrie
nebo klikněte pravým tlačítkem myši a ve směrové nabídce vyberte položku Promítnutí geometrie. - Kliknutím v grafickém okně vyberte čáry a oblouky, které definují vnější hranu prvku pro filový ohyb tak, jak je zobrazeno:
Poznámka: Vyberte jednotlivé čáry a oblouky spíš než smyčku ploch detailu. - Klikněte na
kartu Náčrt
panel Kreslení
Čára
nebo klikněte pravým tlačítkem myši a ve směrové nabídce vyberte položku Čára.

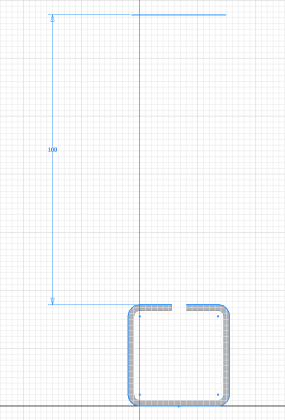

- Vytvořte čáru, která bude reprezentovat osu otáčení, tak jak je zobrazeno:
Poznámka: Délka této čáry není důležitá, musí však být paralelní s krátkými horizontálními čárovými segmenty, které jste promítnuli do náčrtu. Můžete buď zahrnout paralelní vazbu při kreslení čáry nebo přidat paralelní vazbu až po nakreslení čáry. - Klikněte na
kartu Náčrt
panel Vazby
Kóta
nebo klikněte pravým tlačítkem myši a ve směrové nabídce vyberte položku Kóta. Umístěte kótu 100 mm mezi čáru, kterou jste vytvořili, a krátký segment horizontální čáry, kterou jste promítli do náčrtu.
- Klikněte na
kartu Náčrt
panel Konec
Dokončit náčrt
nebo klikněte pravým tlačítkem myši a vyberte ve směrové nabídce položku Dokončit 2D náčrt.
- Pokud je to nutné, klikněte pravým tlačítkem, v nabídce přetečení vyberte položku Výchozí pohled (nebo stiskněte klávesu F6) a změňte orientaci pohledu na izometrický pohled.
