Šablonová příruba poskytuje způsob vytvoření přechodových částí v modelu. Mohou být jedinými (nebo primárními) prvky v modelu nebo mohou být součástí složitějšího návrhu.
Prvek šablonové příruby vyžaduje výběr dvou profilových náčrtů. Tyto profily mohou být otevřené nebo uzavřené a mohou být na paralelních nebo neparalelních náčrtových rovinách. Výsledný prvek může být volitelně směrován pro výrobní proces s ohraňovacím lisem nebo s tvarovací zápustkou.
- Chcete-li začít toto cvičení, otevřete novou kovovou součást pomocí šablony Sheet Metal (mm).ipt.
- V otevřeném náčrtu vytvořte kružnici s průměrem 1 400 mm se středem v bodě 0,0.
- Přejděte na pás karet a klikněte na kartu
Náčrt
panel Konec
možnost Dokončit náčrt
, nebo klikněte pravým tlačítkem myši a vyberte ve směrové nabídce položku Dokončit 2D náčrt. - Vytvořte pracovní rovinu odsazenou (vzhůru) od roviny počátku XY o 2 000 mm.
- Na této nové posunuté pracovní rovině vytvořte 2D náčrt.
- V náčrtu vytvořte čtverec o rozměrech 600 x 600 mm. Použijte kóty 300 mm, aby byl střed čtverce v bodě 0, 0.
- Umístěte bod na středový bod jedné strany čtverce. Poznámka: Tento bod není pro šablonovou obrubu vyžadování, použijete ho však později k vytvoření prvku nastřižení, které vám umožní rozvinout šablonovou obrubu.
- Klikněte na
kartu Náčrt
panel Konec
Dokončit náčrt
, nebo klikněte pravým tlačítkem myši a vyberte ve směrové nabídce položku Dokončit 2D náčrt.

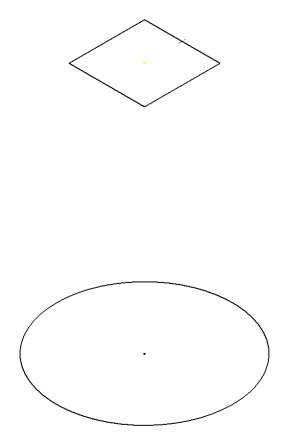

- Skryjte pracovní rovinu, kterou jste vytvořili, a rovinu počátku XY (jsou-li zobrazeny). Skryjte kóty na prvcích Náčrt 1 a Náčrt 2. Vzhled modelu by měl ve výchozím pohledu (F6) odpovídat následujícímu obrázku.
Nyní vytvoříte šablonovou přírubu.
