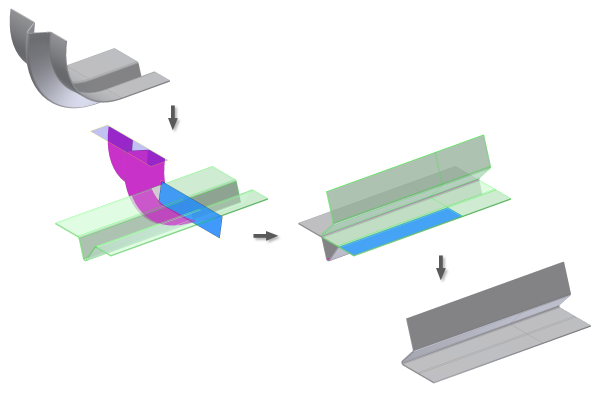

Chcete-li přidat prvky modelu na rozvinuté plochy prvku stáčeného profilu, vyžaduje se použití dvou prvků rozvin:
- Přejděte na pás karet a klikněte na kartu
Plech
panel Upravit
Rozvin
. - Vyberte statickou referenci na jednom konci prvku stáčený profil.
- Vyberte stáčený profil.
- Klikněte na tlačítko Použít.
- Výběrem statické reference na nyní narovnané části začnete s aplikací druhého rozvinu.
- Vyberte ohyby, které se mají rozvinout.
- Klikněte na tlačítko OK.
Modelování nyní může pokračovat s rozvinutým a rozloženým modelem. Libovolné použité prvky, které protínají ohyby, se zdeformují, když se použijí dva prvky Znovu ohnout, aby se model vrátil zpět do původního stočeného tvaru.
Poznámka: Přidání prvku Rozvin k pokračování v modelování se liší od generování rozvinu k výrobě. Další informace získáte v části Rozvinutý stav a rozvin pro výrobu.
