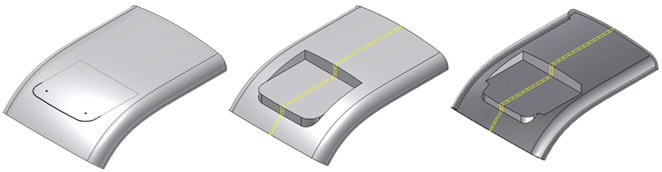

Opěrná ploška je prvek plastické součásti, který se používá na šikmé nebo zakřivené stěně plastové skořepiny. Tvoří „oblast základny“, která částečně zasahuje dovnitř a ven z tělesa. Oblast základny lze použít k umístění jiné součásti nebo jako povrch, jehož orientace je odlišná od orientace celkového tvaru.

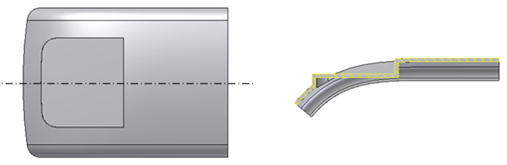

Kostra opěrné plošky obsahuje:
Základnu
Stěnu vybrání
Stěnu platformy
Opěrná ploška je založena na náčrtu, který definuje hranici základny. Můžete přetáhnout pozici základny na náčrtové rovině.
Základna může být rovněž souhlasná s povrchem (volba do povrchu na kartě Další).
Stěny vybrání se táhnou nad základnou a dělí materiál napříč celým cílovým tělesem.
Rozsah stěny platformy je ve výchozím nastavení Skrze vše, což znamená, že dosahuje k další ploše cílového tělesa.
Můžete přetáhnout stěnu platformy do určité vzdálenosti od náčrtové roviny.
Rovněž můžete prodloužit stěnu platformy na povrch.
Pro stěnu platformy i základny je možné určit úhel zešikmení.
Chcete-li opravit tuto geometrii, použijte možnost do povrchu na kartě Tvar. Případně změňte meze parametru pro stěnu platformy, takže bude zapuštěna do ohraničení tělesa nebo bude vyšší.
