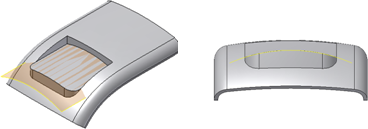

Vytvoření prvku opěrné plošky s povrchem jako oblasti základny

1. Vytvořte nebo importujte tenkostěnnou součást.

2. Vytvořte profil opěrné plošky na 2D náčrtu mezi horními a dolními plochami tenkostěnné součásti.
   Tip: K umístění náčrtu použijte ekvidistantní pracovní rovinu.

3. Vytvořte povrch, který se bude rozpínat přes celý náčrt v místě, kde je vyžadován povrch základny.

4. Přejděte na pás karet a klikněte na kartu 3D model panel Plastická součást položku Opěrná ploška .
5. Ověřte, že je v poli na kartě Tvar nastavena možnost Skrze vše. Šipka směru platformy odpovídá šipce na obrázku. (Například naproti vhodné hodnotě vůle.)

6. Přejděte na kartu Další.
7. Vyberte na kartě Další v poli Možnosti základny položku Do povrchu a vyberte povrch.

8. Kliknutím na tlačítko OK dokončete opěrnou plošku se základnou ve tvaru povrchu.
