Otevření sestavy

1. Zkontrolujte, že soubor projektu je nastaven na Tutorial_Files.ipj.
2. Klikněte na příkaz Otevřít a přejděte ke složce Assembly FEA 3.
3. Klikněte na soubor Suspension-Fork_Complete.iam a klikněte na tlačítko Otevřít. Nebo klikněte na soubor .iam.
4. Pomocí příkazu Uložit jako můžete uložit model s novým názvem, například Suspension-Fork_Stress.iam. Není nutné u všech komponent kliknout na položku Ano.
5. V prohlížeči modelu rozbalte složku Reprezentace a poté složku Úroveň detailu.

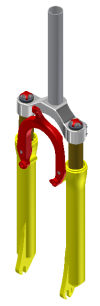

6. Dvakrát klikněte na úroveň detailu reprezentace Všechny součásti potlačeny.
7. V prohlížeči klikněte pravým tlačítkem a odstraňte zaškrtnutí vedle položky Vypnout u následujících komponent:
   • Fork-Crown:1,
   • Fork-Slider:1,
   • Fork-Tube:1,
   • Fork-Slider_MIR:1,
   • Fork-Tube_MIR:1.
8. Klikněte pravým tlačítkem na položku složky Úroveň detailu a klikněte na příkaz Nová úroveň detailů.
9. Přejmenujte novou reprezentaci na Úroveň detailů Pevnost.
10. Uložte model sestavy.

Tato úroveň detailů reprezentace byla vytvořena k využití prostředí pevnostní analýzy v reprezentacích.
