Provedením strukturální frekvenční studie (modální analýzy) vyhledáte tvary přirozeného režimu a frekvence vibrace.
- Kategorie
-
Simulace
- Potřebný čas
-
30 minut
- Použitý soubor výukového programu
-
Suspension-Fork_Complete.iam
Poznámka: Klikněte na adresu http://www.autodesk.com/inventor-tutorial-data-sets-2014 a přečtěte si pokyny k instalaci požadovaných souborů výukových programů. Potom stáhněte datové sady výukového programu a pokyny k instalaci požadovaných výukových souborů a podle pokynů nainstalujte datové sady.

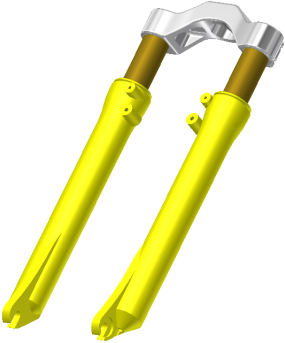

Tento výukový program používá sestavu aplikace Inventor. Předvádí postup při vytváření, řešení a zobrazování výsledků pomocí 3D vykreslení a demonstruje tak tvary různých režimů a odpovídající hodnoty frekvencí.
Zahrnuty jsou ruční dotyky a výběr pokročilých nastavení síťování. Je nalezeno prvních 10 tvarů režimu a jsou vysvětleny výsledky.
Cíle
- vytvořit novou simulaci modelu,
- pomocí roční dotyků ustanovit správný vztah komponent,
- vyloučit komponenty nebo odstranit komponenty ze simulace pomocí reprezentace zobrazení návrhu,
- přepsat materiály,
- přidat vazby,
- ručně přidat dotyky,
- specifikovat parametry sítě,
- spustit animaci,
- prohlédnout si výsledky.
Předpoklady
- splnění výukových programů Pevnostní analýza sestavy a Zpřesnění dotyků a sítě.
- Další informace naleznete v tématu nápovědy Začínáme.
Tipy pro navigaci
- Použitím tlačítek Další nebo Předchozí umístěných nalevo v dolní části stránky přejdete na další stránku nebo se vrátíte na předchozí.
