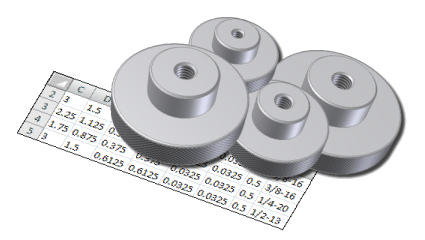

Většina konstruktérů má k dispozici součásti, které se liší velikostí, matriálem nebo jinými proměnnými, ačkoliv stejný návrh funguje v mnoha modelech. Tyto návrhy můžete vytvořit jako iSoučásti a potom použít jednu nebo více variant.
Autor iSoučásti se používá pro vytváření rodin součástí, které obsahují tabulku. U standardních iSoučástí představuje každá varianta iSoučásti člen i Součásti, který je definován řádkem v tabulce. Při umísťování součásti do sestavy zvolte řádek (člen), který potřebujete.
Obecně platí:
- Začněte s novou nebo existující součástí nebo se součástí plechového dílu.
- Určete část vašeho návrhu, která se s každým členem změní.
- Pomocí příkazu Parametry můžete přejmenovávat parametry, sestavovat výrazy a vytvářet uživatelské parametry.
- Pomocí příkazu Vytvořit iSoučást lze definovat jeden nebo více řádků tabulky, které představují členy rodiny iSoučásti, určit varianty jejich parametrů, vlastnosti, data závitů, informace o iVazbách, vypnutí prvků a pracovní prvky.
- Pro plechové iSoučásti lze definovat varianty pravidla plechu, pravidla rozvinu plechu a orientace rozvinu.
- Uložte součást, která je automaticky uložena jako rodina iSoučástí.
Pracovní postup pro iSoučásti
Práce s iSoučástmi má dvě fáze: publikování součásti a umístění součásti.
V nabídce Vývoj součásti danou součást navrhujete a definujete všechny její verze. Pro každou možnou verzi vytváříte řádek v tabulce. Každá verze, nazývaná člen, je uložena v rodině iSoučásti.
Můžete vytvořit dva typy rodin iSoučástí: standardní a uživatelské.
V možnosti umístění součásti zvolte v dané tabulce řádek, který má vyjadřovat danou verzi. Vytvoří se člen rodiny iSoučástí podle hodnot v příslušném řádku tabulky, a toho pak můžete vložit do sestavy jako každý jinou komponentu.
Typy iSoučástí
Existují dva typy iSoučástí:
- Rodina normalizovaných iSoučástídefinuje všechny hodnoty ve sloupcích. Když použijete normalizovanou rodinu iSoučástí pro publikování iSoučásti, její součásti nelze po umístění změnit.
- Rodina uživatelských iSoučástíobsahuje alespoň jeden sloupec označen jako Sloupec uživatelských parametrů. Pokud publikujete iSoučást pomocí uživatelské rodiny iSoučásti, uživatelské parametry v součástech členu lze po umístění členu iSoučásti měnit. K uživatelskému členu iSoučásti můžete přidávat prvky.
Informace, které lze zahrnout do iSoučásti
Můžete zahrnout:
- Parametry. Pomocí Editoru parametrů můžete přejmenovávat parametry, zavádět rovnice mezi parametry a vytvářet uživatelské parametry.
- Vlastnosti, pomocí kterých můžete vložit informace jako číslo součásti, skladové číslo a typ materiálu. Vaše rozpiska a kusovník se automaticky aktualizují.
- Závity, včetně různých rodin závitů, označení, třídy, směry a průměry trubek.
- iVazby, které určují, co má být zahrnuto a co potlačeno, hodnoty odsazení, vhodné názvy a pořadová čísla.
- Pracovní prvky, včetně informací, co má být zahrnuto a co ne, a stav viditelnosti.
- Vypnutí konstrukčního prvku. Pomocí parametru potlačení (vypnutí) konstrukčního prvku můžete definovat více konfigurací jedné součásti v rámci jediného souboru. Například jedna konfigurace součásti může mít vysunutí s řezem a jiná vysunutí se spojem. U plechových iSoučástí lzeu prvků, které byly k rozvinu přidány, použít vypnutí, takže budou jednotlivé rozviny pro soubory členů iSoučásti jedinečné.
- iPrvky a iPrvky řízené tabulkou Můžete určit, které vložené iPrvky budou tvořit iSoučást. Pokud iPrvek obsahuje tabulku, můžete určit hodnotu řádku iPrvku a stav vypnutí jednotlivých řádků.
- iSoučásti plechu zahrnují: pravidlo plechu, pravidlo rozvinutí plechu a orientaci rozvinu.
Místa uložení iSoučástí
Rodiny normalizovaných iSoučástí generují součásti s neměnnými hodnotami. Protože tyto součásti jsou znovu použity v mnoha sestavách, doporučujeme, abyste je uložili v knihovně, jejíž cesta je obsažena v aktivním souboru projektu. Tato trajektorie se nazývá proxy trajektorie.
Adresář knihovny, kam chcete uložit iSoučásti, musí mít stejný název jako knihovna rodiny s podtržítkem. Například pokud jsou vaše rodiny skladovány v knihovně nazvané Svorníky, můžete definovat knihovnu nazvanou _Svorníky. Aplikace Autodesk Inventor automaticky ukládá iSoučásti generované rodinami v knihovně _Svorníky. Lze definovat více proxy cest a označit je ve vašem projektu. Tato technika je užitečná například v případě, kdy chcete seskupit tabulkové komponenty dle kategorie. Nadbytečné cesty jsou zobrazeny červeně. Můžete je odstranit v souboru projektu.
Nevyžaduje se, abyste určili proxy cestu. Při umístění členů iSoučástí do sestavy aplikace Autodesk Inventor vytvoří podadresář v adresáři, který obsahuje rodinu iSoučásti. Máme například iSoučást nazvanou Sroub.ipt v umístění C:\temp. Po umístění iSoučásti do sestavy dojde k vytvoření podadresáře nazvaného Šroub (C:\temp\Sroub), ve kterém se vytvoří soubor členu iSoučásti.
Členy uživatelské iSoučásti jsou v sestavách vždy ukládány do umístění určeného pomocí položky Procházet v dialogu Umístit uživatelskou iSoučást.
Rozdíly mezi standardními a uživatelskými iSoučástmi
Při vytvoření rodiny iSoučásti musí uživatel určit, zda lze parametry při umístění do sestavy upravit. Součásti vytvořené z normalizovaných rodin iSoučástí nelze změnit. Součásti vytvořené z uživatelských rodin iSoučástí mohou mít uživatelské parametry, které lze změnit při umístění součásti.
Standardní rodiny iSoučásti, například rodiny šroubů, se obvykle neupravují. Protože šrouby jsou součásti, které se nemění, je třeba bez upravování hodnot pouze určit, který jednotlivý člen iSoučásti se má použít. Normalizované členy iSoučásti se ukládají do knihovny. Soubory pro standardní členy iSoučástí se implicitně nacházejí v adresáři se stejným názvem, jakou má rodina nebo na umístění, které je označeno jako proxy cesta. Další informace naleznete v části Místa uložení iSoučástí v tématu Použití iSoučástí v sestavách.
Jestliže je již člen iSoučásti vytvořen, následující umístění členu iSoučásti do sestavy znovu použije soubor členu. Jestliže kritéria pro výběr členu iSoučásti určuje klíč, což znamená, že člen je definován pevnými hodnotami tabulky rodiny, je člen iSoučástí standardní. To naznačuje, že pro vytvoření členu iSoučásti existuje konečný počet vstupních kombinací. Příklady jsou matice, šroub a podložka.
Uživatelské Rodiny iSoučástí se přímo neupravují, ale můžete si zvolit hodnotu pro uživatelské parametry při umísťování člena z rodiny. Napříkladu rodiny železných profilů si zvolíte iSoučást, kterou chcete použít, a pak můžete upravit některé typy hodnot, jako například délku, šířku nebo tloušťku. Upravovat lze pouze hodnoty určené při vytvoření rodiny iSoučástí. Uživatelské členy iSoučásti jsou obvykle specifické pro konkrétní sestavu a lze je uložit kamkoliv, kam se ukládají jiné součásti.
Umístění souborů vytvořených pro uživatelské členy iSoučásti je založeno na cestě určené pomocí položky Procházet v dialogu Umístit uživatelskou iSoučást. U uživatelských členů iSoučásti lze zadávat uživatelské hodnoty, které nejsou obsaženy v tabulce. Uživatelské sloupce členu iSoučásti se zobrazí na modrém pozadí v rodině iSoučásti. Uživatelské členy iSoučásti lze upravovat přidáváním dodatečných prvků, náčrtů atd. To znamená, že dva uživatelské členy iSoučásti vytvořené s identickými parametry se mohou lišit.
|
Rozdíly mezi normalizovanými a uživatelskými členy iSoučásti patrné na první pohled: |
||
|
Chování iSoučásti |
Standardní iSoučást |
Uživatelská iSoučást |
|
Hodnoty parametrů pro vytvoření členu |
Vyberte ze seznamu |
U uživatelských parametrů lze většinou určit libovolnou hodnotu. U ostatních parametrů se vybírá ze seznamu. |
|
Umístění souborů členu |
Určené časem vytvoření souboru podle podadresáře stejného názvu nebo dle proxy cesty |
Stanovené uživatelem |
|
Počet členů |
Konečný; jeden člen na řádek |
Běžně nekonečný. Každý řádek může vytvořit více členů na základě odlišných uživatelských hodnot parametrů |
|
Opakované použití členu |
Opakovaně použito, je-li k dispozici |
Vždy vytvořeno znovu |
|
Upravit člen? (Přidávání konstrukčních prvků ke členům) |
Ne |
Ano |
|
Chcete určit názvy souborů členu pomocí tabulky iSoučásti? |
Ano |
Ne |
| Použít prvky úpravy rozvinu? |
Ano |
Ne |
Chování pracovních prvků v iSoučástech
Pracovní prvky jsou v iSoučástech užitečné ke spojení součástí v sestavách vazbami a k vytvoření svorek v elektrických součástech.
Pracovní konstrukční prvek vytvořte v součásti před jejím převedením do rodiny iSoučásti a potom určete, které pracovní prvky budou do členů iSoučásti vloženy nebo z nich budou vyjmuty.
V dialogu Autor iSoučásti mají pracovní prvky výchozí nastavení Vnořit nebo Vyjmout. Nastavení můžete změnit výběrem pracovního konstrukčního prvku a vožením nebo vyjmutím z tabulky iSoučásti. Každý řádek může mít Zahrnuté nebo Vyjmuté pracovní prvky. Standardní nastavení je:
- pracovní prvky spojené iVazbami jsou vnořeny,
- svorky (pracovní body) v elektrických součástech jsou vnořeny,
- všechny ostatní pracovní prvky jsou vyjmuty, kromě konstrukčních prvků spojených iVazbami.
U normalizovaných iSoučástí představuje každý řádek v tabulce iSoučásti jeden člen. Sloupec každého pracovního konstrukčního prvku označuje, je-li vložen nebo vyjmut. Nastavení každého řádku v tabulce můžete upravovat.
viditelnosti Viditelnost objektu pracovní prvky globálně zapnout a vypnout. Důležité informace o rodinách plechových iSoučástí
Plechové iSoučásti zahrnují další atributy:
- specifikaci pravidla plechu,
- specifikaci pravidla rozvinu plechu,
- volitelnou specifikaci alternativní pojmenované orientace rozvinu,
- volitelné individuální řízení označení sekvence pořadí ohybů na členech rozvinu zachycených pomocí možnosti rozsahu členů rodiny.
Má-li plechová iSoučást obsahovat potlačení prvků, které zamezují ohybům (a které tak mají dopad na sekvenci pořadí ohybů), je třeba tuto skutečnost dodatečně zvážit, chcete-li efektivně využívat východ těchto atributů.
Při vytváření rodiny plechové iSoučásti vzniká výchozí pořadí ohybů. Výchozí pořadí ohybů závisí na tom, zda v dokumentu plechu již existuje těleso rozvinu.
- Pokud při transformaci součásti na rodinu iSoučásti žádný rozvin neexistuje, je při vytvoření rozvinu každému rozvinu řádku členu přiřazeno zcela stejné pořadí ohybu (je vzato v úvahu vypnutí prvků).
- Pokud při transformaci součásti na rodinu iSoučásti rozvin existuje, je do každého výsledného členu rozvinu zkopírováno stávající pořadí ohybu (je vzato v úvahu vypnutí prvků). To znamená, že pokud byl rozvin před transformací na rodinu iSoučásti přizpůsoben pomocí specifického pořadí ohybu, jsou již umístěny přizpůsobení výchozího pořadí ohybu (rozsahu rodiny) pro každý člen. Při využití možnosti rozsahu členů k úpravám jednotlivých rozvinů může mít každý rozvin definováno jedinečné pořadí ohybů.
Potlačené prvky uvnitř členů – U úprav rozsahu rodiny platí, že se výchozí pořadí ohybu chová stejně jako běžný rozvin komponenty plechu. V kontextu rodiny iSoučásti se ale může zdát, že je jeho chování odlišné. U aktivního členu spravuje rozvin pořadí ohybu automaticky na základě viditelných os (modelovaných a kosmetických). Osy, které u daného členu chybí (jsou vypnuté), zajišťují nepřerušenou sekvenci pořadí se zbývajícími pracovními prvky tím, že uvolní své číslo pořadí ohybu.
Tipy pro vytváření rodin iSoučástí
- Určete ve svém návrhu součást, která se v každé variantě mění.
- Po vytvoření základní součásti můžete pomocí příkazu Parametry přejmenovat systémové parametry a vytvořit jedinečné názvy parametrů. Pak použijte k vytvoření rodiny iSoučásti příkaz Autor iSoučásti. Pojmenované parametry budou automaticky přidány do tabulky iSoučásti.
- Při vytváření rodiny iSoučásti používejte prvky Vypnutí a Zapnutí pro provádění významných změn členů. Přidejte prvky do tabulky iSoučástí a pak určete stav zapnutí nebo vypnutí pro tyto prvky v každém řádku tabulky iSoučástí.
- V části Autor iSoučásti klikněte v pravém podokně pravým tlačítkem na materiály, velikosti nebo jiné důležité hodnoty a označte je jako klíče. V prohlížeči modelu se zobrazí jen klíčové hodnoty. Čísla klíčových hodnot určují hierarchii vnoření, například klíčová hodnota 3 je vnořena pod klíčovou hodnotu 2, která je vnořena pod klíčovou hodnotu 1.
- Pokud v buňce tabulky neurčíte jednotku, použijí se výchozí jednotky dokumentu.
- Pokud vyberete ze seznamu vlastností nástroje Design Assistant vlastnost Materiál, je nutné se pomocí možnosti Sloupec materiálu na kartě Další ujistit, že je aktuální vzhled nastaven na hodnotu Dle materiálu.
- Aby byly vlastnosti součásti použity ve výkresech a rozpisech materiálu, je nutné je zahrnout do tabulky iSoučásti, i přesto, že se jejich hodnoty mezi členy neliší.
- Pro zahrnutí vlastností součástí ve výkresech je třeba je také zahrnout do tabulky iSoučástí, i v případě, že se jejich hodnoty mezi členy neliší.
- Umístěte normalizované rodiny iSoučásti do knihovny a cestu ke knihovně zařaďte do svého projektového souboru.
Publikace DWF dat
Při publikování z rodiny iSoučásti vznikne soubor ve formátu DWF obsahující tabulku iSoučástí. Tabulku iSoučástí aktivujte v prohlížeči a poté klikněte na možnost
Uložit jako Uložit kopii jako. Určete typ souboru DWF a požadované možnosti.
