Vytvoření spirálovité křivky (3D náčrt)

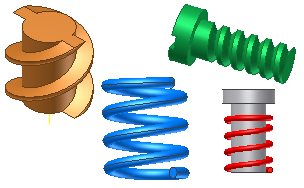

Kliknutím na kartu 3D náčrt panel Kreslit Spirálovitá křivka vytvoříte prvek založený na šroubovici. Pomocí tohoto konstrukčního prvku můžete tvořit šroubové pružiny a závity. Příkaz Spirálovitá křivka se používá k vytvoření spirálovité křivky, kterou lze spojit s dalšími objekty náčrtu, a slouží jako složitá trajektorie tažení.

Poznámka: Příkaz Spirálovitá křivka se podobá příkazu prvku spirály. Příkaz Spirála k vytvoření prvku vyžaduje uzavřený profil 2D náčrtu a osu. Spirálovitá křivka vytvoří 3D náčrt. Prvek vytvořte pomocí spirálovité křivky s profilem 2D náčrtu a příkazu Tažení.

Vytvoření spirálovité křivky se vzdáleností závitů a otáčkami

1. Přejděte na pás karet a klikněte na kartu 3D Model panel Náčrt možnost Vytvořit 3D náčrt .
2. Přejděte na pás karet a klikněte na kartu 3D náčrt panel Kreslit Spirálovitá křivka .
3. K vytvoření vyberte typ Vzdálenost závitů a otáčky.
4. Zadejte parametry pro Průměr, Stoupání, Otáčky a Zúžení.
5. Kliknutím do grafického okna určete výchozí bod.
6. Kliknutím do grafického okna určete koncový bod.

Vytvoření spirálovité křivky s otáčkami a výškou nebo vzdáleností závitů a výškou

1. Přejděte na pás karet a klikněte na kartu 3D Model panel Náčrt možnost Vytvořit 3D náčrt .
2. Přejděte na pás karet a klikněte na kartu 3D náčrt panel Kreslit Spirálovitá křivka .
3. K vytvoření vyberte typ Otáčky a výška nebo Vzdálenost závitů a výška.
4. Zadejte parametry pro Průměr, Stoupání, Otáčky a Zúžení.
5. Kliknutím do grafického okna určete výchozí bod.
6. Kliknutím do grafického okna určete koncový bod.
