Pomocí příkazu Zrcadlit na kartě 3D náčrt můžete zrcadlit geometrii 3D náčrtu přes zvolenou rovinu.
Začněte použitím příkazů na kartě 3D náčrt k vytvoření geometrie, kterou chcete zrcadlit.
- Přejděte na pás karet a klikněte na kartu
3D náčrt
panel Pole
Zrcadlení
. - Vyberte geometrii, kterou chcete zrcadlit.
- V dialogu klikněte na možnost Rovina zrcadlení nebo klikněte pravým tlačítkem myši a vyberte položku Pokračovat.
- Výběr roviny zrcadlení.
- Stiskněte tlačítko Použít v dialogu k zrcadlení náčrtu.

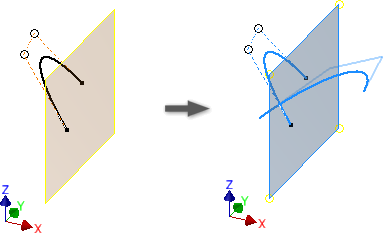

Geometrie náčrtu je zrcadlena kolem vybrané roviny zrcadlení. Mezi zrcadlenou geometrií jsou automaticky použity symetrické vazby. Segmenty lze po zrcadlení odstranit nebo upravit a zbývající segmenty zůstanou symetrické.
Poznámka: Pokud jsou zrcadleny křivky rovnice a zahrnuté geometrie, vytvoří se vztah podřízení a nadřazení. Zdrojová geometrie řídí zrcadlenou geometrii.
