Když vytváříte definici iCopy, proveďte test iCopy pouze s rámem. Test proveďte znovu po vytvoření všech odvozených součástí. Nakonec proveďte test po umístění všech ostatních komponent. Test definice iCopy provádějte s použitím příkazu iCopy k ověření, že je aktualizován podle očekávání.

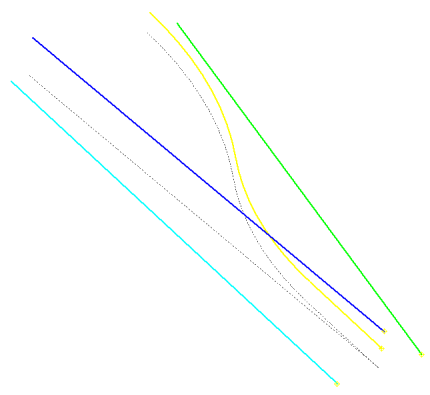

- Otevřete soubor Target.iam.
-
Přejděte na pás karet a klikněte na
kartu Sestava
panel Komponenta
možnost iCopy
. - V dialogu Zvolit zdrojovou sestavu zvolte soubor Frame.iam. Klikněte na tlačítko Otevřít. Zobrazí se dialog Uchytit iCopy pomocí vazby.

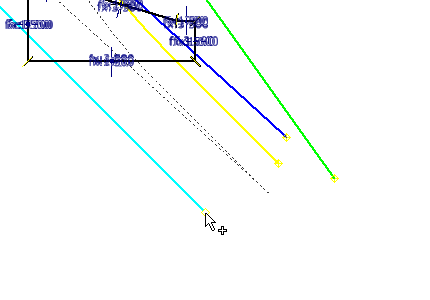

- Zvolte pracovní bod na konci azurové (světle modré) čáry pro Dolní levý bod.

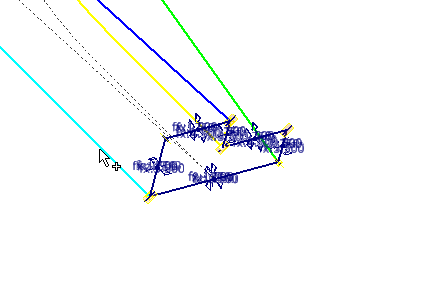

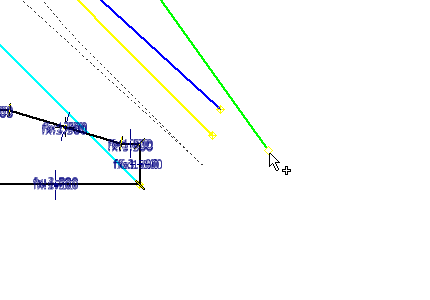

- Zvolte pracovní bod na konci zelené čáry pro Dolní pravý bod.

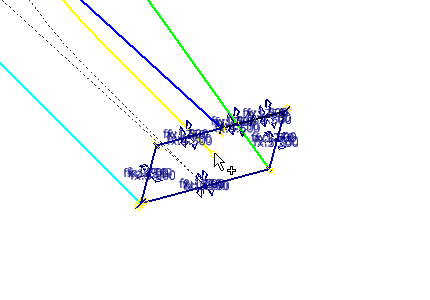

- Zvolte pracovní bod na konci modré čáry pro Horní levý bod.

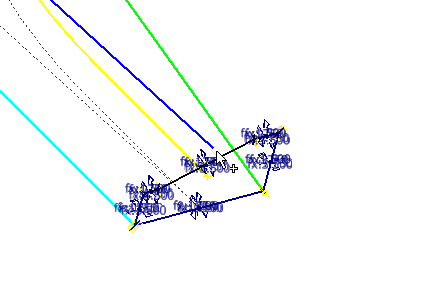

- Zvolte pracovní bod na konci žluté čáry pro Horní pravý bod.
- Zvolte kartu Pole trasy pro určení dat trasy.

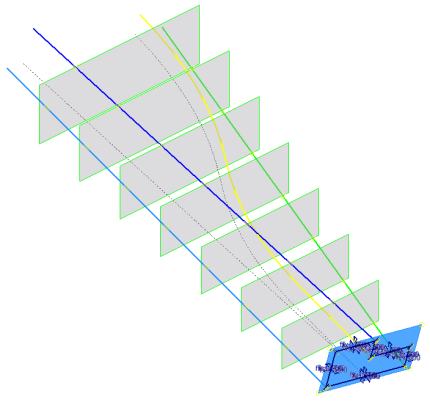

- Zvolte azurovou (světle modrou) čáru, která bude použita jako trasa pro pole (tlačítko Trasa je zvoleno automaticky). Pracovní rovina je zvolena automaticky na základě zvolené trasy.
- Zadejte 8 do pole Číslo instance.
- Zadejte hodnotu 2500 mm do pole Odsazení.
- Kliknutím na tlačítko Další zobrazte dialog iCopy: Názvy souborů. Dialog Kopírovat / znovu použít komponenty iCopy se nezobrazí, protože neexistují žádné komponenty k opětnému použití v definici iCopy.

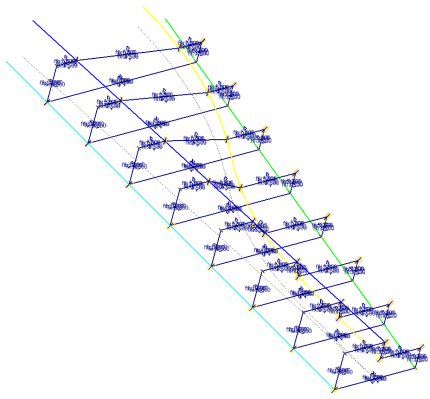

- Kliknutím na tlačítko OK dokončete tento příkaz. Výsledky iCopy jsou vytvořeny, jak je znázorněno. Jestliže vytvoření iCopy není úspěšné, vraťte se do šablony iCopy a zkontrolujte kroky k jejímu vytvoření.
- Zavřete soubor. Změny neukládejte. Tato sestava je použita pro další testování.
