Vytvoření součásti rámové konstrukce

Nyní když byla sestava kostry úspěšně testována, budete pokračovat s vytvořením sestavy. Dále vytvoříte součást rámové konstrukce odvozením geometrie ze součásti Skeleton-frame.

1. Otevřete soubor Frame.iam.
2. Vypněte viditelnost souboru Skeleton-frame. Tím nemůže dojít k náhodné volbě povrchů v tomto souboru v dalších krocích.
3. Kliknutím na položku Vytvořit vytvořte komponentu v sestavě.
   • Zadejte Frame1 v poli Název nové komponenty.

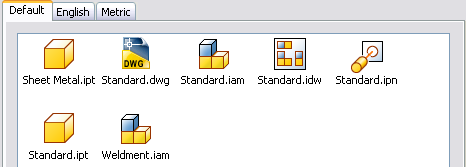

   • Klikněte na položku a ve složce Metrickévyberte soubor Standard (mm).ipt.
   • Zkontrolujte, že Umístění nového soboru je nastaveno do adresáře \Tutorial Files\iCopy.
   • Zkontrolujte, že není zvolena položka Uchytit náčrtovou rovinu pomocí vazby k zvolené ploše nebo rovině.
   • klikněte na tlačítko OK.
4. V prohlížeči modelu rozbalte složku Origin pod souborem Frame.iam a zvolte možnost Rovina XY.
5. Ukončete náčrt a odstraňte Náčrt1. To není nutné pro tuto komponentu.
6. Klikněte na kartu Správa panel Vložit příkaz Odvodit .
7. V dialogu Otevřít zvolte soubor Skeleton-frame.ipt a klikněte na tlačítko Otevřít.
8. Rozbalte položku Povrchová tělesa. Nastavte povrchy Srf1 a Srf6 na  a všechny ostatní povrchy na .
9. Rozbalte položku Náčrty. Nastavte Náčrt2 na  a všechny ostatní náčrty na .
10. Rozbalte položku Pracovní geometrie. Nastavte pracovní rovinu Pracovní rovina5 na  a všechny ostatní pracovní roviny na .

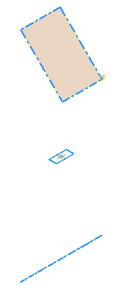

11. V dialogu Odvodit klikněte na tlačítko OK. Povrchy a náčrt ze souboru Skeleton-frame jsou přidány do součásti. Použití příkazu Odvodit k přidávání těchto povrchů udrží propojení mezi těmito dvěma soubory. Viditelnost souboru Skeleton-frame.ipt je vypnuta pro přehlednost v následujícím obrázku.

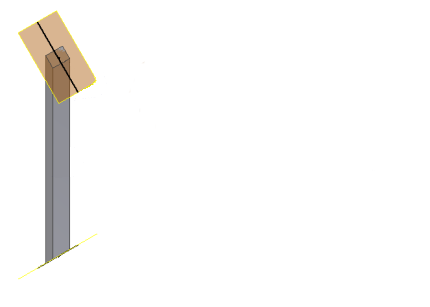

12. Spusťte příkaz Vysunutí.
    • Náčrt2 je zvolen automaticky. Je to pouze uzavřený profil v součásti.
    • V rozevírací nabídce Meze zvolte položku Mezi.
    • Pro položku Mezi rovinami zvolte povrchy Srf1 a Srf6. Na pořadí nezáleží.
    • klikněte na tlačítko OK.

13. Vypněte viditelnost povrchů z odvozené součásti (Srf1 a Srf6). Tím nemůže dojít k jejich náhodné volbě v pozdějších krocích.
14. Vraťte se do hlavní sestavy (Frame.iam).
