Vytvoření spline příček

V následující části cvičení vytvoříte příčku nebo vodicí křivku, kterou použijete v operaci šablonování.

1. Zorientujte součást tak, aby úzká součást směrovala k vám, tak jak je to znázorněno na následujícím obrázku.

2. Spusťte nový náčrt na naznačené ploše úzkého konce součásti.
3. Spusťte příkaz Spline a načrtněte spline od středu promítnuté svislé čáry do bodu nad středem součásti. Koncový bod umístěte do středu pro tější svislé čáry. Dvojitým kliknutím na poslední bod vytvořte spline.
4. Příkaz Spline dokončete výběrem položky Hotovo z místní nabídky nebo stisknutím klávesy ESC.
5. Umístěte vertikální vazbu mezi střední bod vyhlazení a střední bod promítnuté čáry.
6. Umístěte kótu 7 mm od středu horní hrany ke střednímu bodu vyhlazení.
7. Příkaz Kóta dokončete výběrem položky Hotovo z místní nabídky nebo stisknutím klávesy ESC.

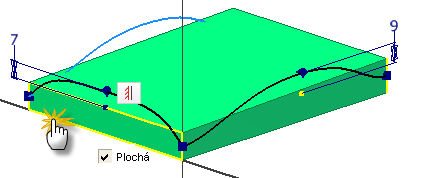

8. Klikněte pravým tlačítkem na bod vyhlazení a z místní nabídky vyberte položku Ploché. Střed spline má nyní nulovou křivost. Ačkoliv to toto cvičení nevyžaduje, můžete na uzel použít bezrozměrnou kótu a prodloužit tak délku ploché části.

9. Dokončete náčrt.
10. Uložte soubor.
