V další části vytvoříte šablonový povrch pomocí dvou rovnoběžných křivek spline sloužící jako řezy a čelní křivky spline sloužící jako řídící příčka.
-

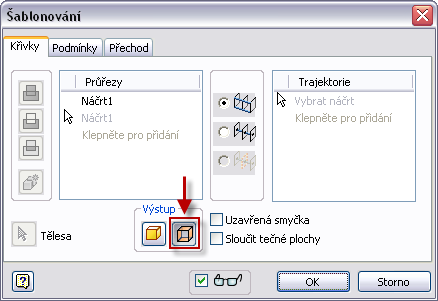

Spusťte příkaz Šablonování. - V dialogu vyberte v poli Výstup položku Povrch.
- Vyberte dvě rovnoběžné křivky spline, které budou splňovat průřezy.
- Jednou z následujících metod změňte typ výběru na Trajektorie a potom vyberte spline, kterou jste vytvořili jako řídící příčku:
Klikněte pravým tlačítkem myši a v místní nabídce vyberte položku Trajektorie. - Vyberte v dialogu v panelu Trajektorie položku Kliknutím přidejte.
- Kliknutím na tlačítko OK vytvořte povrch.
Nový povrch se zobrazuje v prohlížeči jako šablonovaný prvek a rovněž ve složce Povrchová tělesa.
Poznámka: Povrch je na začátku průhledný a jednobarevný. Chcete-li změnit vzhled povrchu na neprůhledný, vyberte povrch (ve složce těles nebo v prohlížeči). V místní nabídce zrušte výběr položky Průhledný. V případě potřeby vyberte v místní nabídce položku Vlastnosti a přiřaďte povrchu nový vzhled.
