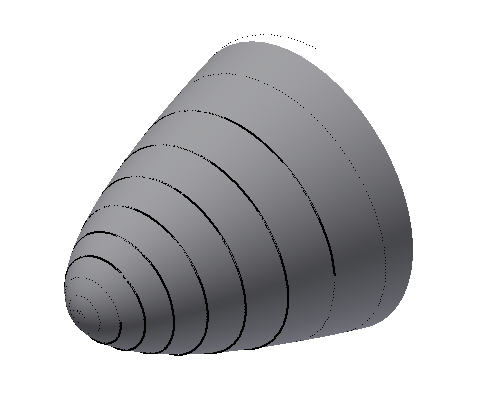

V této části vytvoříte křivku výrazu ve 3D náčrtu. Při výpočtu této křivky použijete použijte válcové souřadnice. Tento 3D náčrt bude použit cesta ve funkci tažení.
-
Vytvořte nový 3D náčrt. -
Spusťte příkaz Křivka výrazu. - Vyberte rozevírací seznam s popiskem Kartézské a výběrem položky Válcový změňte souřadnicový systém.
- Zadejte následující hodnoty:
- r(t): t
- θ(t): 1800 * t
- z(t): t^2
- tmin: 0,5
- tmax: 1,7
Dokončete náčrt.
