Nyní vytvoříte pracovní rovinu a 2D náčrt, který bude použit jako profil prvku tažení. Chcete-li vytvořit prvek tažení, použijte kružnici jako profil a 3D křivku výrazu jako cestu.
-

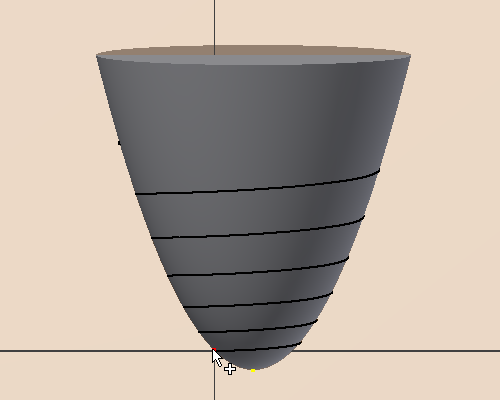

Spusťte příkaz Pracovní rovina. - Vyberte 3D křivku výrazu, kterou jste právě vytvořili, a potom vyberte počáteční bod křivky. Vytvoří se pracovní rovina svírající s křivkou pravý úhel ve vybraném bodě.
-
Vytvořte na Pracovní rovině1 nový náčrt. -

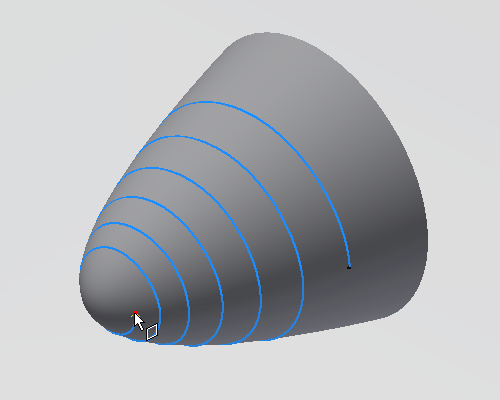

Promítněte počáteční bod 3D křivky výrazu. Jedná se o stejný bod, který jste použili k vytvoření pracovní roviny.
Vytvořte kružnici. Jako střed kružnice použijte promítnutý bod. -
Okótujte kružnice kótou 0,2 mm.
Dokončete náčrt. - Vypněte viditelnost Pracovní roviny1.
-

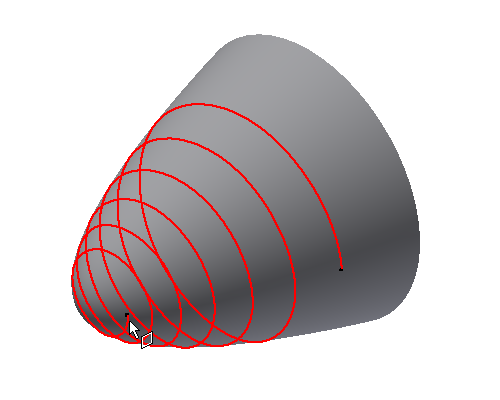

Spusťte příkaz Tažení. Kružnice je automaticky vybrána jako profil. - Vyberte 3D křivku výrazu jako cestu.
- Změňte typ operace na Rozdíl.

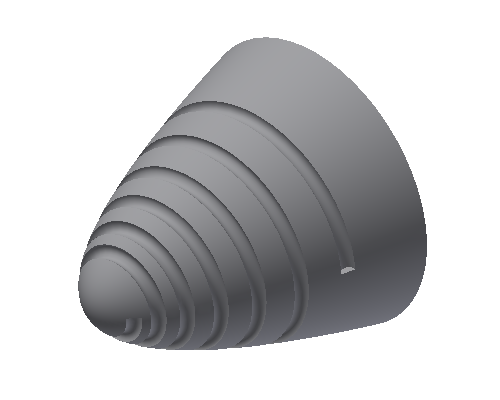

- Klikněte na tlačítko OK.
