Vytvořte trasu Belden kabelu v jednom segmentu.
- Otevřete soubor Enclosure_Assembly.iam z podsložky Cable & Harness. Je to stejná sestava, kterou jste používali v předchozím výukovém programu.
- Aktivujte sestavu svazku Harness Assembly2.
-
Přejděte na pás karet a klikněte na kartu kartu Kabely a svazky

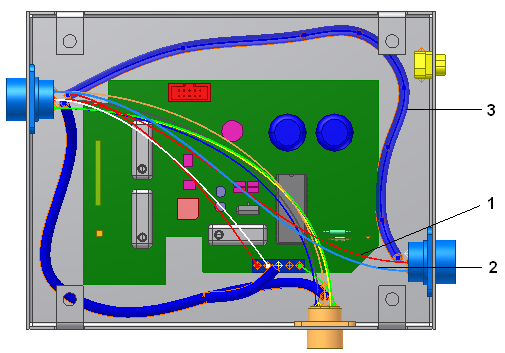

panel Trasa možnost Trasa. . - V grafickém okně zvolte vodič kabelu (1 nebo 2), pro který budete vytvářet trasu.
- Zaškrtněte políčko Jeden segment (ruční).
- Klikněte na tlačítko První segment, zvolte segment (3) v grafickém okně, jak bylo znázorněno dříve, a pak klikněte na tlačítko OK.

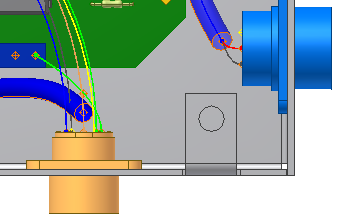

Trasy obou vodičů kabelů se vytvoří současně, protože tyto dva vodiče jsou v jednom kabelu. Délky kabelů a průměry svazku jsou aktualizovány automaticky.
Poznámka: Všechny dráty kabelu jsou trasovány nebo vyjmuty mimo trasu společně a v sestavě svazku je nutné, aby procházely stejnou trajektorií (trasovány stejnými segmenty). - Sestavu svazku uložte.
