Pomocí možnosti Analýza pohybových zatížení importujte pohybová zatížení založená na výskytu vytvořená v prostředí dynamické simulace. Pouze součásti, které jsou jedinečnými tělesy a splňují následující kritéria, jsou platné pro přenos pohybového zatížení:
- Součást nesmí být přivařena k jiné součásti.
- K exportu do MKP jsou vhodné pouze součásti nejvyšší úrovně a flexibilní podsestavy. Export do MKP se provede v prostředí dynamické simulace.
- Analýza je omezena na výskyt samostatné součásti a samostatný časový krok uvedený v dynamické simulaci. Ostatní tělesa jsou automaticky vyloučena. Z dynamické simulace jsou importovány všechny okrajové podmínky.
- Časový·krok je vyjádřen v sekundách. Zapište úvodní nulu. V extrémních případech lze použít vědecký zápis.
- Několik simulací lze provést tak, že odkazují na stejný výskyt a používají stejný časový krok.
- Při provádění simulace izolované pevnostní analýzy jsou brány v úvahu prvky sestavy.
Kritéria pohybového zatížení
- Je-li zaškrtnuta možnost Analýza pohybových zatížení a není-li určena žádná komponenta, budete vyzváni k výběru komponenty.
- Není-li zadán žádný časový krok, zobrazí se v rozevíracím seznamu hlášení Není vybrán žádný časový krok.
- Pokud má během aktualizace dynamické simulace komponenta nedostatek definovaných ploch, bude výskyt ze seznamu pro export odstraněn. Budete vyzváni k výběru nové součásti nebo k dokončení definice zatížení v dynamické simulaci.
Hlášení o neúplné definici
Nejprve exportujte zatížení z prostředí dynamické simulace. Potom určete v prostředí pevnostní analýzy pohybová zatížení, která se účastní simulace. Pohybová zatížení jednotlivých součástí exportujte samostatně.

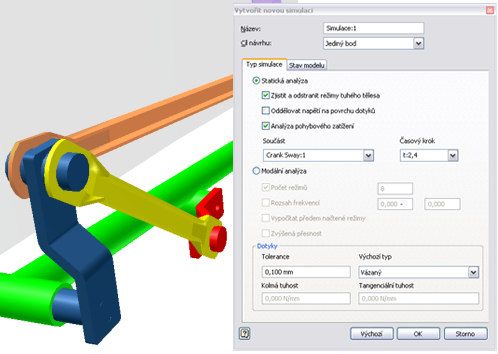

Analyzovat pohybová zatížení pro součást v sestavě:
 |
Pro novou simulaci |
 |
Pro existující simulaci |
