Prvky rozvinutí plechových prvků

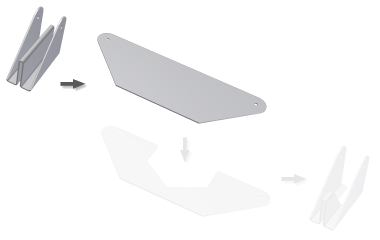

Při práci s ohnutým plechovým modelem, který má minimálně jednu rovinnou plochu, použitím příkazu Rozvin rozviňte jeden nebo více ohybů nebo svinutí plechu vzhledem k referenční ploše. Příkaz Rozvin přidá do prohlížeče plechové součásti prvek Rozvin a umožní přidat další prvky do rovinné části modelu. Můžete pak přidat prvek Znovu ohnout, chcete-li znovu ohnout všechny rozvinuté ohyby nebo svinutí nebo jen některé z nich.

  1. Přejděte na pás karet a klikněte na kartu Plech panel Upravit Rozvin .
  2. Klikněte na plochu nebo rovinu, která se má použít jako reference rozvinu.
  3. Klikněte na jednotlivé zvýrazněné ohyby nebo svinutí, která mají být rozvinuta. Použitím příkazu Přidat všechny ohyby můžete vybrat veškerou zvýrazněnou geometrii.
  4. Zobrazte náhled rovinného stavu a přidejte nebo odstraňte ohyby nebo svinutí, abyste získali požadovaný rovinný stav.
  5. Případně vyberte nezpracované náčrty, které byste také chtěli rozvinout.
  6. Klikněte na tlačítko OK.
Tip: Chcete-li rozvinout většinu ohybů nebo svinutí (ale ne všechny), klikněte na tlačítko Přidat všechny ohyby. Stiskněte klávesu CTRL a kliknutím zrušte výběr těch ohybů nebo svinutí, které nepotřebujete rozvinout.
Nadřazené téma: Páry prvků Rozvin – Opakovaně ohnout
