Otočení výkresového pohledu

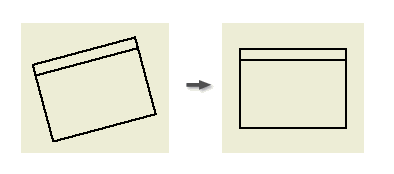

Chcete-li otočit výkresový pohled, vyberte hranu modelu a otočte ji o zadaný úhel nebo do vodorovné či svislé polohy. Pohledem, který má závislý řez nebo pomocný pohled, nelze otáčet.

1. Klikněte pravým tlačítkem na pohled, který chcete otočit, a v nabídce vyberte položku Otočit. Zobrazí se dialog Výkresový pohled.
2. Chcete-li otočit pohled pomocí hrany:
   • V seznamu Otočit pohled vyberte položku Hrana.
   • Vyberte hranu ve výkresovém pohledu.
   • Chcete-li, aby byla vybraná hrana horizontální, vyberte položku Horizontálně, pro vertikální hranu použijte položku Vertikálně.
3. Chcete-li otočit pohled o určitý úhel:
   • V seznamu Otočit pohled vyberte možnost Absolutní úhel nebo Relativní úhel.
     Poznámka: Možnost Absolutní úhel otočí pohled o určený úhel podle systému souřadnic daného listu. Možnosti Relativní úhel otočí pohled o zadaný úhel v souladu s aktuální orientací pohledu.
   • Zadejte úhel, o který chcete vybraný pohled otočit.
   • Vyberte směr, kterým chcete pohled otočit.
4. Určete, zda chcete otočit závislé pohledy:
   • Pomocí možnosti Otočení pohledu můžete otočit pouze zvoleným pohledem. Podřazené pohledy zachovávají původní orientaci.
   • Chcete-li otočení uplatnit na všechny závislé pohledy, vyberte položku Otočit kameru.
5. Kliknutím na tlačítko OK dialog zavřete. V případě potřeby klikněte na tlačítko OK v okně s hlášením, které vás informuje o otočení závislých pohledů.

Otočení závislých pohledů

Ve výchozím nastavení mají nadřazený a podřazený pohled stejnou orientaci. Při otáčení nadřazeného pohledu můžete zachovat nebo přerušit zarovnání závislého pohledu (pohledů). Pokud otočíte podřazeným pohledem, stane se tento pohled nezávislým na nadřazeném pohledu.

Tip: Jedna z voleb v dialogu Výkresový pohled určuje dědičnost orientace podřazených pohledů. Chcete-li změnit nastavení, dvojitým kliknutím na podřazený pohled zobrazte dialog Výkresový pohled. Poté otevřete kartu Možnosti zobrazení a vyberte nebo zrušte výběr možnosti Orientace od základny.

Názorná ukázka otočení výkresových pohledů

Názorná ukázka vytvoření zakótovaného náčrtu a jeho otočení
