V tomto cvičení vytvořte spojku v libovolném místě a přidejte k ní dva dráty.
- Otevřete soubor Enclosure_Assembly.iam z podsložky Cable & Harness. Je to stejná sestava, kterou jste používali v předchozím výukovém programu.
- V prohlížeči dvojitě klikněte na sestavu svazku Harness Assembly1.
- Vytvořte Všeobecný drát 22AWG-GRN ze svorky U7 Pin 3 na konektoru 360575:1 ke svorce J12 Pin 2 na LTP:1. Použijte výchozí ID drátu.

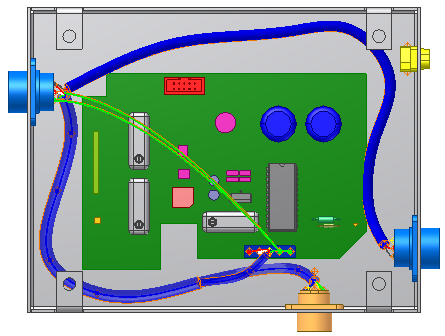

- Vytvořte jiný Všeobecný drát 22AWG-GRN ze svorky U7 Pin 5 na konektoru 360575:1 ke svorce J12 Pin 2 na LTP:1. Použijte výchozí ID drátu a poté klikněte na tlačítko OK. Nové dráty jsou znázorněny na následujícím obrázku.
Přejděte na pás karet a klikněte na kartu
kartu Kabely a svazky
panel Vytvořit
Vytvořit podélný spoj
.- V dialogu vytvořit podélnou spojku nechte výchozí hodnoty.
Zelená kružnice zobrazující spojku je přichycena ke kurzoru. Čára znázorňuje vzdálenost odsazení od objektu spojky.
- V grafickém okně vedle umístění zobrazeného na následujícím obrázku klikněte a umístěte podélnou spojku. Později ve výukovém programu přesunete podélnou spojku, takže přesné umístění není důležité.

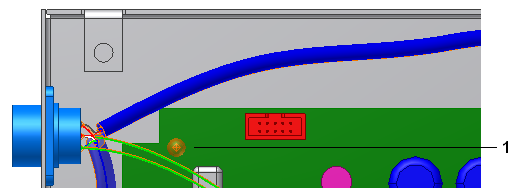

Podélný spoj (1) je znázorněn na následujícím obrázku.
Poznámka: Chcete-li změnit odsazení, klikněte znovu pravým tlačítkem, z místní nabídky vyberte položku Upravit odsazení a zadejte hodnotu. Výchozí odsazení se nastavuje na kartě Spojka v dialogu Nastavení svazku.
- Klikněte na tlačítko OK a vytvořte podélný spoj.
