Chcete-li zobrazit nejlepší umístění spojky v sestavě, umístěte spojku ke drátům před předefinováním spojky u segmentu.
- V prohlížeči nebo grafickém okně klikněte na spojku, klikněte pravým tlačítkem a z místní nabídky vyberte položku Drát spojky.

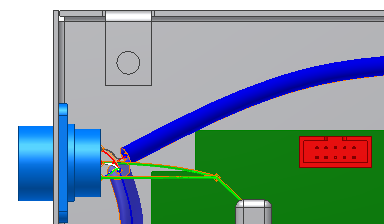

- Klikněte na položku Drát 2, na který má být umístěn podélný spoj.
Drát se rozdělí a do prohlížeče bude zařazen pod jedinečným názvem Drát 2_1.
- Klikněte na položku Wire3, klikněte pravým tlačítkem a z místní nabídky vyberte položku Spojka.
- Klikněte na spojku.
- V potvrzovacím dialogu kliknutím na tlačítko OK odstraníte nadbytečné dráty.

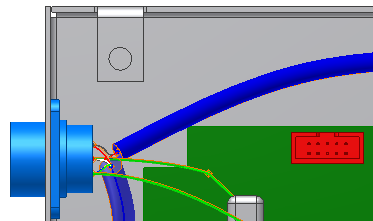

Nadbytečné dráty (dráty, které sdílejí společný bod při spojení) budou odstraněny.
Poznámka: Nadbytečné dráty jsou odstraněny pouze pokud ručně spojíte dráty. Pokud importujete dráty nebo používáte příkaz Vytvořit drát nebo Upravit drát k umístění drátů na spojky, neodstraníte nadbytečné dráty.
