Doporučujeme umísťovat spojky na segmenty. Předefinování spojky na segment a nastavení trasy drátů.
- Klikněte pravým tlačítkem na spojku v grafickém okně a z místní nabídky vyberte položku Předefinovat spojku.

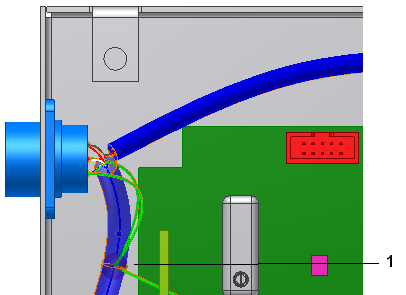

- Kliknutím na segment umístěte podélný spoj (1). Klikněte přímo na spline ve středu segmentu nebo klikněte na pracovní bod segmentu.
- Přejděte na pás karet a klikněte na kartu
Kabely a svazky
panel Trasa
Automatická trasa
. - Zkontrolujte, zda je vybrána možnost Všechny dráty mimo trasu a potom klikněte na tlačítko OK.
Dráty jsou trasovány do spojeného segmentu a mimo větvený segment.
- V prohlížeči klikněte pravým tlačítkem myši na položku Wire2_1 a potom vyberte z místní nabídky položku Zobrazit cestu, abyste se ujistili, že byly dráty trasovány správně.

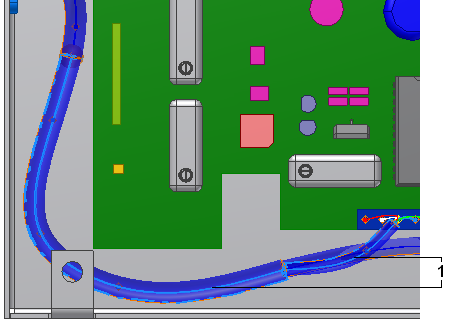

Trajektorie drátu (1) bude zvýrazněna k podélnému spoji a od něj společně se segmenty, kterými je drát trasován.
