Materiály v produktech společnosti Autodesk představují skutečné materiály, například beton, dřevo a sklo.

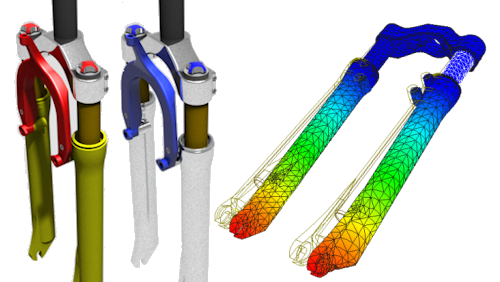

Tyto materiály lze použít na součásti návrhu a vytvořit tak realistický vzhled a chování objektů. V některých kontextech návrhu je vzhled objektu tím nejdůležitějším, proto materiály obsahují detailní vlastnosti vzhledu, například odrazivost a drsnost. V jiných kontextech jsou důležitější fyzikální vlastnosti materiálu, například mez kluzu v tahu nebo tepelná vodivost, protože materiály musí podporovat konstrukční analýzu.
Vlastnosti materiálu

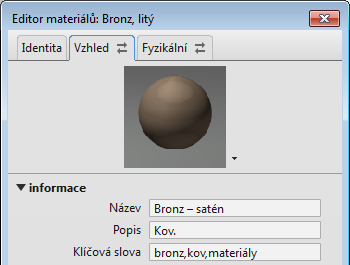

Obrázek znázorňuje některé fyzikální a vzhledové vlastnosti materiálu Bronz, měkký cín zobrazené v Editoru materiálů. Fyzikální vlastnosti jsou seskupeny do jedné komponenty materiálu a vlastnosti vzhledu do další. Při úpravě materiálu lze změnit každou komponentu zvlášť. Můžete například změnit barvu bronzového materiálu na červenou. Nahraďte komponentu vzhledu komponentou Hliník, eloxovaný červený, která má jiné vlastnosti vzhledu.
Komponenta vzhledu Hliník, eloxovaný červený
Fyzikální komponentu materiálu Bronz, měkký cín lze nahradit fyzikální komponentou, která představuje jiný kov, například hliník nebo měď. Změny hustoty a dalších vlastností však budou mít za následek materiál s jiným chováním.
Komponenty jsou uspořádány do čtyř typů, také nazývaných aspekty:
- Vzhled
- Fyzikální
- Tepelné (pouze aplikace Revit)
- Grafické (pouze aplikace Revit)
Aplikace Autodesk Revit je jediný produkt, který používá všechny tyto aspekty. Aplikace Inventor používá fyzikální a vzhledové aspekty. Aplikace AutoCAD používá pouze vzhled. Materiál může obsahovat více komponent, ale pouze jednu stejného aspektu. Nemůže mít například dvě fyzikální komponenty.
Materiály a jejich vlastnosti lze kontrolovat a spravovat pomocí tří souvisejících dialogů. Popisky a ovládací prvky v těchto dialozích se mezi jednotlivými produkty společnosti Autodesk mírně liší, ale obrázky zobrazují hlavní detaily.

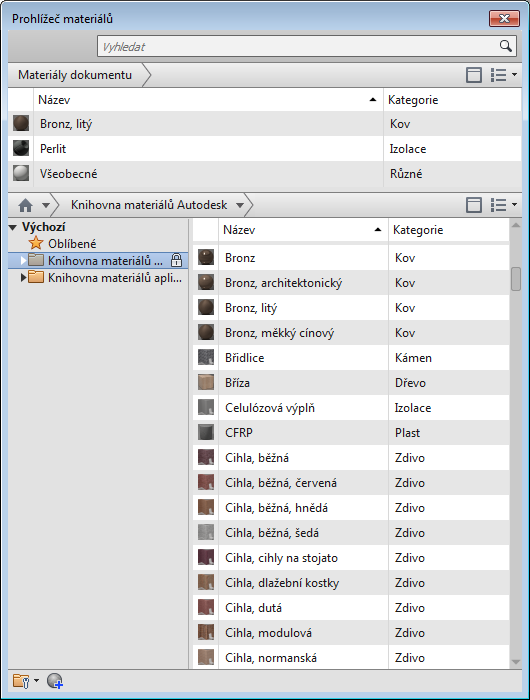

Prohlížeč materiálů
Prohlížeč materiálů slouží k vyhledávání a správě materiálů. Mezi běžné operace patří:
- přidání materiálů do aktuálního dokumentu,
- zařazení materiálu do kolekce, známé jako knihovna, k usnadnění přístupu,
- přístup k dialogu editoru materiálů za účelem úpravy existujícího materiálu nebo vytvoření nového.
Editor materiálu
Editor materiálů slouží k vytvoření materiálu a ke kontrole a úpravám komponent a vlastností materiálu.
Přístup k Prohlížeči komponent:
- V dolní části dialogu Editor materiálu klikněte na možnost
. - V horní části dialogu Editor materiálu klikněte na kartě Vzhled nebo Fyzikální na možnost
. - V horní části dialogu Editor materiálu klikněte pravým tlačítkem na kartu Vzhled nebo Fyzikální a vyberte z místní nabídky možnost Nahradit nebo Přidat.
Prohlížeč komponent
Chcete-li spravovat a kontrolovat dostupné komponenty, použijte Prohlížeč komponent. Prohlížeč komponent slouží k nalezení komponenty, kterou chcete přidat k materiálu, nebo k nahrazení existující komponenty materiálu.
Materiály jsou rozděleny do kategorií, například Kov, Sklo nebo Keramika. Kategorie jsou rozděleny na typy. Kategorie Kov obsahuje typy Hliník, Ocel atd. Každý typ má specifické fyzikální vlastnosti, kterými se liší od jiných typů. V rámci typů materiálů existují různé jakostní třídy. Typ Ocel například může obsahovat jakostní třídy 4130 Chromoly nebo 403 Nerezová.
K definicím materiálů je přiřazeno více aspektů. Aplikace Inventor používá dva: Vzhled a Fyzikální. Každý obsahuje specifické vlastnosti, které společně tvoří definici materiálu.
Materiály lze spravovat pomocí Prohlížeče materiálů a Editoru materiálu.
Další informace o nastaveních a hodnotách vlastností materiálů naleznete v tématech Vlastnosti fyzikálních aspektů a Nastavení jednotek materiálů.
Šablona normalizované součásti
Šablona standard.ipt používá obecný materiál. Pokud pro svoje produkty používáte pouze jeden materiál, můžete šablonu upravit tak, aby používala tento materiál. Nedoporučujeme ukládat všechny materiály a vzhledy do šablon. Uložte je do knihoven.
