Knihovny materiálů a vzhledů jsou kolekcí definic materiálů a vzhledů. Některé knihovny jsou nainstalovány s produkty společnosti Autodesk, lze však také vytvářet uživatelské knihovny.
Knihovny materiálů a vzhledů sdílí více produktů. Jednotný zdroj definic materiálů a vzhledů přináší větší konzistenci vizualizací, použití materiálů a analýzy a zlepšuje kontrolu kvality. Každý produkt stanoví vlastní omezení počtu používaných komponent.
Následující příklad ukazuje, jak lze použít stejný materiál ve více produktech.
| AutoCAD, Showcase | Inventor | Revit | Analýza/simulace | ||||
| Materiál: | Ocel A36 | Materiál: | Ocel A36 | Materiál: | Ocel A36 | Materiál: | Ocel A36 |
| Komponenta | Vlastnosti | Komponenta | Vlastnosti | Komponenta | Vlastnosti | Komponenta | Vlastnosti |
| Vzhled | Kov – ocel – satén | Vzhled | Kov – ocel – satén | Vzhled | Kov – ocel – satén | Vzhled | Kov – ocel – satén |
| Fyzický | ASTM A36 | Fyzický | ASTM A36 | Fyzický | ASTM A36 | Fyzický | ASTM A36 |
 |
 |
 |
 |
||||
Knihovny materiálů a vzhledů
Knihovny materiálů a vzhledů jsou kolekcí definic materiálů a vzhledů. Některé knihovny jsou nainstalovány s produkty společnosti Autodesk, zatímco jiné vytvořili uživatelé. Knihovny můžete vytvářet s cílem uspořádat materiály a vzhledy, které chcete mít k dispozici. Knihovny dodané s produkty jsou uzamčeny. Když jsou uvedeny v prohlížečích, jejich stav je označen ikonou. Obsah uzamčené knihovny lze zkopírovat do uživatelské knihovny, kde jej můžete upravit a změnit.
Materiály
Materiály jsou kombinace různých typů sad vlastností, které jsou označovány jako komponenty. Materiály aplikace Inventor používají dvě komponenty – fyzikální vlastnosti a vzhled. Dohromady tyto dvě komponenty tvoří definici materiálů aplikace Inventor. Materiály jsou přiřazeny k součástem.
|
Fyzikální vlastnosti poskytují informace o složení materiálu, které slouží pro účely simulace a analýzy a k určení iVlastností, například hmotnosti, plochy nebo objemu. Fyzikální vlastnosti lze použít k určení vhodných materiálů návrhu. |
 |
Vzhledy
|
Vlastnosti vzhledu poskytují vizuální zpětnou vazbu pro materiál, například barvu, texturu, mapování nerovností nebo zrnitost. Všechny materiály mají přiřazeny vzhledy. Tyto vzhledy můžete přepsat a změnit tak vzhled komponenty. |
 |

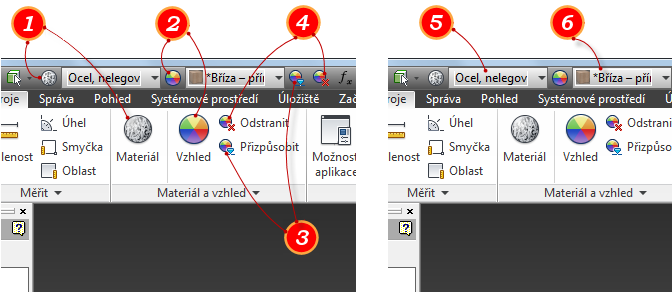

- Slouží pro přístup do Prohlížeče materiálů. Používá se pro tvorbu a úpravu materiálů.
- Slouží pro přístup do Prohlížeče vzhledů. Používá se pro tvorbu a úpravy vzhledu.
- Spustí příkaz Upravit. Používá se pro úpravu přiřazených vzhledů.
- Slouží pro přístup k příkazu Zrušit přepsání. Používá se pro odstranění přepsání vzhledu.
- Přiřadí určený materiál k sadě výběru.
- Přiřadí k sadě výběru určený vzhled.
