Základní informace o iSoučástech

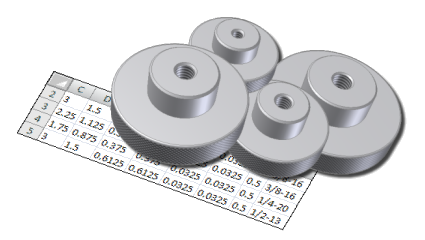

Většina konstruktérů má k dispozici součásti, které se liší velikostí, matriálem nebo jinými proměnnými, ačkoliv stejný návrh funguje v mnoha modelech. Tyto návrhy můžete vytvořit jako iSoučásti a potom použít jednu nebo více variant.

Autor iSoučásti se používá pro vytváření rodin součástí, které obsahují tabulku. U standardních iSoučástí představuje každá varianta iSoučásti člen i Součásti, který je definován řádkem v tabulce.

Obecně platí:

• Začnete s novou nebo již existující součástí.
• Určete část vašeho návrhu, která se s každým členem změní.
• Pomocí příkazu Parametry můžete přejmenovávat parametry, sestavovat výrazy a vytvářet uživatelské parametry.
• Pomocí příkazu Vytvořit iSoučást lze definovat jeden nebo více řádků tabulky, které představují členy rodiny iSoučásti, určit varianty jejich parametrů, vlastnosti, data závitů, informace o iVazbách, vypnutí prvků a pracovní prvky.
• Uložte součást, která je automaticky uložena jako rodina iSoučástí.

Tip: Volitelně lze vytvořit pouze jeden řádek tabulky iSoučástí a poté přidávat další řádky úpravami v tabulkovém editoru. Můžete využívat kopírování a vkládání, vzorce a další příkazy tabulky.

Pracovní postup pro iSoučásti

Při vyvíjení iSoučásti danou iSoučást navrhujete a definujete všechny její verze. Pro každou možnou verzi vytváříte řádek v tabulce. Každá verze, nazývaná člen, je uložena vv rodině iSoučásti. Váš odběratel má poté možnost si zvolit v tabulce řádek, který bude vyjadřovat příslušnou verzi dané součásti. Tento postup vytvoří člena iSoučásti.

Můžete vytvořit dva typy rodin iSoučástí: standardní a uživatelské.

Typy iSoučástí

Existují dva typy iSoučástí:

• Rodina normalizovaných iSoučástídefinuje všechny hodnoty ve sloupcích. Když použijete normalizovanou rodinu iSoučástí pro publikování iSoučásti, její součásti nelze po umístění změnit.
• Rodina uživatelských iSoučástíobsahuje alespoň jeden sloupec označen jako Sloupec uživatelských parametrů. Pokud publikujete iSoučást pomocí uživatelské rodiny iSoučásti, uživatelské parametry v součástech členu lze po umístění členu iSoučásti měnit. K uživatelskému členu iSoučásti můžete přidávat prvky.

Informace, které lze zahrnout do iSoučásti

Můžete zahrnout:

• Parametry. Pomocí Editoru parametrů můžete přejmenovávat parametry, zavádět rovnice mezi parametry a vytvářet uživatelské parametry.
• Vlastnosti, pomocí kterých můžete vložit informace jako číslo součásti, skladové číslo a typ materiálu. Vaše rozpiska a kusovník se automaticky aktualizují.
• Závity, včetně různých rodin závitů, označení, třídy, směry a průměry trubek.
• iVazby, které určují, co má být zahrnuto a co potlačeno, hodnoty odsazení, vhodné názvy a pořadová čísla.
• Pracovní prvky, včetně informací, co má být zahrnuto a co ne, a stav viditelnosti.
• Vypnutí konstrukčního prvku. Pomocí parametru potlačení (vypnutí) konstrukčního prvku můžete definovat více konfigurací jedné součásti v rámci jediného souboru. Například jedna konfigurace součásti může mít vysunutí s řezem a jiná vysunutí se spojem.
• iPrvky a iPrvky řízené tabulkou Můžete určit, které vložené iPrvky budou tvořit iSoučást. Pokud iPrvek obsahuje tabulku, můžete určit hodnotu řádku iPrvku a stav vypnutí jednotlivých řádků.

Rozdíly mezi standardními a uživatelskými iSoučástmi

Při vytvoření rodiny iSoučásti musí uživatel určit, zda lze parametry při umístění do sestavy upravit. Součásti vytvořené z normalizovaných rodin iSoučástí nelze změnit. Součásti vytvořené z uživatelských rodin iSoučástí mohou mít uživatelské parametry, které lze změnit při umístění součásti.

Standardní rodiny iSoučásti, například rodiny šroubů, se obvykle neupravují. Protože šrouby jsou součásti, které se nemění, je třeba bez upravování hodnot pouze určit, který jednotlivý člen iSoučásti se má použít. Normalizované členy iSoučásti se ukládají do knihovny. Dle výchozího nastavení jsou standardní členy iSoučástí umístěny ve složce, která má stejný název jako daná rodina.

Uživatelské Rodiny iSoučástí se přímo neupravují, ale můžete si zvolit hodnotu pro uživatelské parametry při umísťování člena z rodiny. Napříkladu  rodiny železných profilů si zvolíte iSoučást, kterou chcete použít, a pak můžete upravit některé typy hodnot, jako například délku, šířku nebo tloušťku. Upravovat lze pouze hodnoty určené při vytvoření rodiny iSoučástí. Uživatelské členy iSoučásti jsou obvykle specifické pro konkrétní sestavu a lze je uložit kamkoliv, kam se ukládají jiné součásti.

Umístění souborů vytvořených pro uživatelské členy iSoučásti je založeno na cestě určené pomocí položky Procházet v dialogu Umístit uživatelskou iSoučást. U uživatelských členů iSoučásti lze zadávat uživatelské hodnoty, které nejsou obsaženy v tabulce. Uživatelské sloupce členu iSoučásti se zobrazí na modrém pozadí v rodině iSoučásti. Uživatelské členy iSoučásti lze upravovat přidáváním dodatečných prvků, náčrtů atd. To znamená, že dva uživatelské členy iSoučásti vytvořené s identickými parametry se mohou lišit.

Chování pracovních prvků v iSoučástech

Pracovní prvky jsou v iSoučástech užitečné.

Pracovní konstrukční prvek vytvořte v součásti před jejím převedením do rodiny iSoučásti a potom určete, které pracovní prvky budou do členů iSoučásti vloženy nebo z nich budou vyjmuty.

V dialogu Autor iSoučásti mají pracovní prvky výchozí nastavení Vnořit nebo Vyjmout. Nastavení můžete změnit výběrem pracovního konstrukčního prvku a vožením nebo vyjmutím z tabulky iSoučásti. Každý řádek může mít Zahrnuté nebo Vyjmuté pracovní prvky. Standardní nastavení je:

• pracovní prvky spojené iVazbami jsou vnořeny,
• všechny ostatní pracovní prvky jsou vyjmuty, kromě konstrukčních prvků spojených iVazbami.

U normalizovaných iSoučástí představuje každý řádek v tabulce iSoučásti jeden člen. Sloupec každého pracovního konstrukčního prvku označuje, je-li vložen nebo vyjmut. Nastavení každého řádku v tabulce můžete upravovat.

Tipy pro vytváření rodin iSoučástí

• Určete ve svém návrhu součást, která se v každé variantě mění.
• Po vytvoření základní součásti můžete pomocí příkazu Parametry přejmenovat systémové parametry a vytvořit jedinečné názvy parametrů. Pak použijte k vytvoření rodiny iSoučásti příkaz Autor iSoučásti. Pojmenované parametry budou automaticky přidány do tabulky iSoučásti.
• Při vytváření rodiny iSoučásti používejte prvky Vypnutí a Zapnutí pro provádění významných změn členů. Přidejte prvky do tabulky iSoučástí a pak určete stav zapnutí nebo vypnutí pro tyto prvky v každém řádku tabulky iSoučástí.
• V části Autor iSoučásti klikněte v pravém podokně pravým tlačítkem na materiály, velikosti nebo jiné důležité hodnoty a označte je jako klíče. V prohlížeči modelu se zobrazí jen klíčové hodnoty. Čísla klíčových hodnot určují hierarchii vnoření, například klíčová hodnota 3 je vnořena pod klíčovou hodnotu 2, která je vnořena pod klíčovou hodnotu 1.
• Pokud v buňce tabulky neurčíte jednotku, použijí se výchozí jednotky dokumentu.
• Pro zahrnutí vlastností součástí ve výkresech je třeba je také zahrnout do tabulky iSoučástí, i v případě, že se jejich hodnoty mezi členy neliší.

Publikace DWF dat

Při publikování z rodiny iSoučásti vznikne soubor ve formátu DWF obsahující tabulku iSoučástí. Tabulku iSoučástí aktivujte v prohlížeči a poté klikněte na možnost Uložit jako Uložit kopii jako. Určete typ souboru DWF a požadované možnosti.
