Přidání konstrukčních vzpěr

Vzpěry se přidávají buď v půdorysném pohledu nebo v bokorysném pohledu rámu.

Přidání vzpěry v bokorysném pohledu rámu

1. Otevřete bokorysný pohled rámu.
2. Je-li potřeba, načtěte další vzpěry ze složky Konstrukční/Rámy v rámci složky Knihovna programové skupiny aplikace Revit. Další informace nabízí téma Načtení konstrukčních vzpěr.
3. Klikněte na kartu Strukturapanel Struktura Vzpěra.
4. Na paletě Vlastnosti vyberte příslušnou vzpěru z rozevíracího seznamu Výběr typu.
5. Chcete-li ještě před přidáním vzpěry do modelu upravit její vlastnosti, klikněte na paletu Vlastnosti.
6. Na kreslicí ploše zvýrazněte bod uchopení, kde chcete umístit začátek vzpěry, například na konstrukčním sloupu. Kliknutím umístěte počáteční bod.

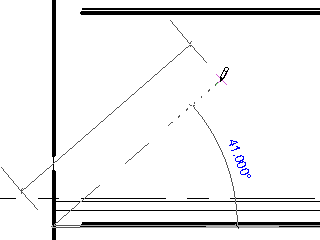

   Uchopením začněte tvorbu vzpěry

7. Přemístěte ukazatel v diagonálním směru za účelem nakreslení vzpěry a umístěte kurzor poblíž jiného prvku za účelem přichycení. Kliknutím umístěte koncový bod.


   Ukázky vzpěr v bokorysném pohledu rámu

Přidání vzpěry v půdorysném pohledu

1. Otevřete půdorysný pohled.
2. Klikněte na kartu Strukturapanel Struktura Vzpěra.
3. Na panelu Možnosti zadejte položky Začátek podlaží a vzdálenost odsazení a Koncové podlaží a vzdálenost odsazení.
4. Klikněte v projektu na počáteční a koncový bod vzpěry.
