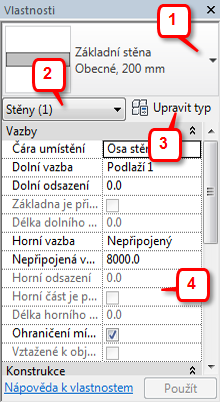

Revit MEPPaleta Vlastnosti je nemodální dialog, ve kterém lze zobrazit a upravit parametry definující vlastnosti prvků v aplikaci Revit.
Při prvním spuštění aplikace Revit je paleta Vlastnosti otevřená a ukotvená nad Prohlížečem projektu na levé straně kreslicí plochy. Pokud později paletu Vlastnosti zavřete, můžete ji znovu otevřít kterýmkoliv z následujících způsobů:
panel Vlastnosti
(Vlastnosti). panel Okna rozevírací seznam Uživatelské rozhraní Vlastnosti. Paletu můžete ukotvit ke každé straně okna aplikace Revit a změnit její horizontální rozsah. Pokud není tato paleta ukotvená, můžete změnit její velikost v horizontálním i vertikálním směru. Zobrazení i umístění palety z minulé relace zůstane pro stejného uživatele zachováno i v další relaci. Další informace o změně velikosti a polohy na paletě Vlastnosti naleznete v části Ukotvitelná okna.
V průběhu relace aplikace Revit nechává uživatel obvykle paletu Vlastnosti otevřenou, aby mohl:
Není-li aktivní žádný nástroj k umisťování prvků a nejsou-li vybrány žádné prvky, na paletě se zobrazí vlastnosti instance aktivního pohledu. (Přístup k vlastnostem instance pohledu lze získat i výběrem v okně Prohlížeč projektu.)
Pokud vybraný prvek patří do systému a na pásu karet kliknete na kartu Systém, na paletě se zobrazí vlastnosti systému prvku místo vlastností jeho instance.

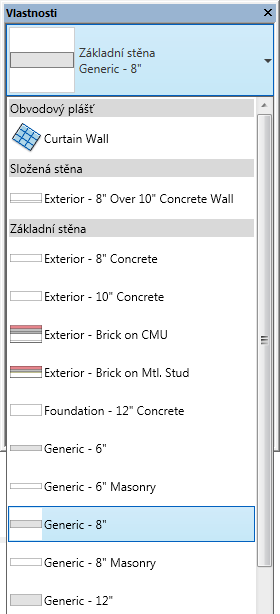

Když je aktivní nástroj pro umisťování prvků nebo jsou na kreslicí ploše vybrány prvky téhož typu, zobrazí se v horní části palety Vlastnosti seznam Výběr typu. Identifikuje právě vybraný typ rodiny a v jeho rozevíracím seznamu lze vybrat jiný typ.
Chcete-li získat přístup k Výběru typu i v případě, že je paleta Vlastnosti zavřená, klikněte pravým tlačítkem na Výběr typu a poté klikněte na možnost Přidat na panel nástrojů Rychlý přístup. Chcete-li zpřístupnit možnost Výběr typu na kartě Upravit, klikněte pravým tlačítkem na paletě Vlastnosti a pak na kartě Upravit klikněte na položku Přidat do pásu karet. Každý výběr prvku se promítne na kartě Upravit.

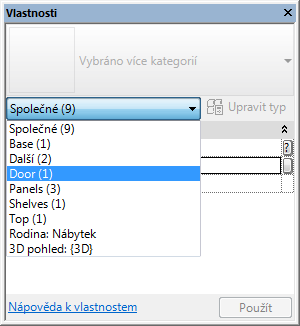

Bezprostředně pod seznamem Výběr typu se nachází filtr určující kategorii prvků, které budou pomocí nástroje umístěny, nebo kategorii a počet prvků vybraných na kreslicí ploše. Při výběru více kategorií nebo typů se na paletě zobrazí jen ty vlastnosti instancí, které jsou pro všechny společné. Když je vybráno více kategorií, můžete pomocí rozevíracího seznamu filtru zobrazit pouze vlastnosti určité kategorie nebo samotného pohledu. Volba specifické kategorie neovlivní celkovou sadu výběru.
Pokud nejsou vybrány prvky různých typů, otevře se při stisknutí tlačítka Upravit typ dialog, ve kterém lze zobrazit a upravit vlastnosti typu vybraného prvku (nebo pohledu, v závislosti na nastavení filtru vlastností). Další informace o rozdílech mezi vlastnostmi instance a vlastnostmi typu najdete v části Informace o vlastnostech prvků.
panel Vlastnosti
(Vlastnosti typu). Pokud jsou dostupné, otevřou se při stisknutí tohoto tlačítka vždy vlastnosti typu vybraného prvku (či prvků) nebo typu rodiny vybrané v Prohlížeči projektu. Když ale na paletě stisknete tlačítko Upravit typ, získáte přístup k vlastnostem typu entity, jejíž vlastnosti instance jsou právě zobrazeny, což může být aktivní pohled, aktivní nástroj nebo právě vybraný typ prvku. Ve většině případů (výjimky jsou uvedeny níže) se na paletě Vlastnosti zobrazují jak vlastnosti instance, které může uživatel upravovat, tak i vlastnosti instance, které jsou určeny pouze ke čtení (vystínované). Vlastnost může být určena pouze ke čtení proto, že její hodnotu vypočítává nebo automaticky přiřazuje software, případně z toho důvodu, že závisí na nastavení jiné vlastnosti. Například vlastnost stěny Nepřipojená výška lze upravovat jen v případě, že je u její vlastnosti Horní vazba nastavena hodnota Nepřipojená. Specifické závislosti jednotlivých typů prvků jsou uvedeny v popisech vlastností instance, například Vlastnosti instance stěny.
panel Vlastnosti (Vlastnosti typu). Když otevřete Editor rodin, zobrazí se ve výchozím nastavení na paletě parametry rodiny.
